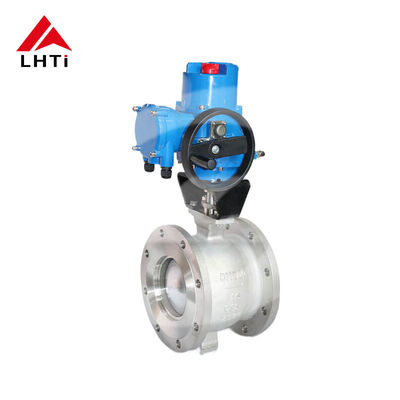

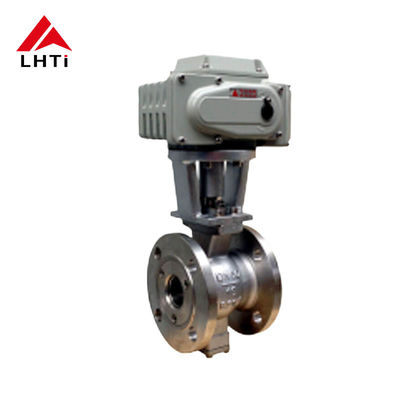

टाइटेनियम इलेक्ट्रिक वी-पोर्ट बॉल वाल्व Gr1 Gr2 8 इंच बॉल वाल्व वर्ग 150 DN 15-250 पानी की आपूर्ति के लिए

टाइटेनियम इलेक्ट्रिक वी-पोर्ट बॉल वाल्व TA1 TA2 8 इंच बॉल वाल्व वर्ग 150 DN 15-250 पानी की आपूर्ति के लिए

उत्पाद का वर्णन:

एक टाइटेनियम वी-पोर्ट गेंद वाल्वएक विशेष प्रकार का नियंत्रण वाल्व है जिसमें एक वी-आकार का पोर्ट होता है जिसके माध्यम से तरल पदार्थ गुजर सकते हैं। यह डिजाइन पारंपरिक की तुलना में अधिक सटीक प्रवाह नियंत्रण की अनुमति देता हैगेंद वाल्वइन वाल्वों के निर्माण में टाइटेनियम का उपयोग असाधारण संक्षारण प्रतिरोध प्रदान करता है, जिससे वे मांग वाले औद्योगिक अनुप्रयोगों के लिए उपयुक्त होते हैं।

उत्पाद के तकनीकी विनिर्देश:

टाइटेनियम वी-पोर्ट बॉल वाल्वों की मुख्य विशेषताएं और फायदे:

वी-पोर्ट डिजाइनःवी आकार का बंदरगाह सटीक प्रवाह नियंत्रण को सक्षम करता है, सटीक थ्रॉटलिंग की आवश्यकता वाले अनुप्रयोगों के लिए रैखिक और स्थिर मॉड्यूलेशन प्रदान करता है।

संक्षारण प्रतिरोध:टाइटेनियम से बने ये वाल्व विभिन्न प्रकार के रसायनों, समुद्री जल और कठोर वातावरण से होने वाले संक्षारण के प्रति असाधारण प्रतिरोध प्रदान करते हैं, जिससे स्थायित्व और दीर्घायु सुनिश्चित होता है।

उच्च शक्ति-से-वजन अनुपातःटाइटेनियम की उच्च शक्ति और इसके हल्के स्वभाव के साथ मिलकर यह वाल्व भारी सामग्री से बने वाल्वों की तुलना में मजबूत और संभालने और स्थापित करने में आसान बनाता है।

तापमान सहिष्णुता: ये वाल्व चरम तापमान का सामना कर सकते हैं, जिससे वे उच्च तापमान और निम्न तापमान दोनों अनुप्रयोगों के लिए उपयुक्त हैं।

स्थायित्वःटाइटेनियम की अंतर्निहित मजबूती लंबे सेवा जीवन को सुनिश्चित करती है, जिससे रखरखाव और प्रतिस्थापन की आवृत्ति कम हो जाती है।

जैव संगतताःटाइटेनियम के जैव संगत गुण इन वाल्वों को दवा और जैव प्रौद्योगिकी जैसे उद्योगों में उपयोग के लिए आदर्श बनाते हैं, जहां जैविक सामग्रियों के साथ संपर्क आम है।

कम रखरखावःअपने उच्च संक्षारण प्रतिरोध और स्थायित्व के कारण, टाइटेनियम वी-पोर्ट बॉल वाल्वों को कम बार रखरखाव की आवश्यकता होती है, जिससे कम परिचालन लागत और डाउनटाइम होता है।

सुचारू संचालन:वी-पोर्ट डिजाइन का सटीक इंजीनियरिंग सुचारू और कुशल संचालन सुनिश्चित करता है, समग्र प्रक्रिया नियंत्रण और विश्वसनीयता को बढ़ाता है।

बहुमुखी प्रतिभा:रासायनिक प्रसंस्करण, तेल और गैस, बिजली उत्पादन और अधिक सहित विभिन्न उद्योगों में अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।

बढ़ी हुई सुरक्षा:टाइटेनियम का संक्षारण और उच्च तापमान प्रतिरोध विशेष रूप से महत्वपूर्ण और खतरनाक वातावरण में परिचालन सुरक्षा में सुधार करता है।

वाल्व आकार की गणना करेंः

1. सीवी मान निर्धारित करें

Cv (प्रवाह गुणांक) एक महत्वपूर्ण पैरामीटर है जो वाल्व की प्रवाह क्षमता को दर्शाता है।यह द्रव के प्रवाह विशेषताओं और वांछित परिचालन स्थितियों के लिए विशिष्ट सूत्रों का उपयोग करके गणना की जाती हैआम तौर पर, इसमें मानक समीकरणों या प्रवाह नियंत्रण आकार के लिए डिज़ाइन किए गए सॉफ़्टवेयर टूल का उपयोग करना शामिल है।

2कैविटेशन और द्रव गुण

• कैविटेशन जांचः यह सुनिश्चित करें कि चयनित वाल्व कैविटेशन के कारण के बिना दबाव में गिरावट को संभाल सकता है।यह cavitation समस्याओं से बचने के लिए FL मूल्य (तरल दबाव वसूली कारक) की जाँच शामिल है.

• विस्तार कारक: संपीड़ित तरल पदार्थों के लिए, वाल्व के माध्यम से तरल द्रव घनत्व में परिवर्तनों को ध्यान में रखने के लिए दबाव ड्रॉप अनुपात कारक निर्धारित करें।

3. नाममात्र वाल्व आकार चुनें

एक बार जब आप Cv मान की गणना कर लेते हैं:

• वी-पोर्ट बॉल वाल्वः ऐसे वाल्व का चयन करें जो बंदरगाह के उद्घाटन के 20% से 80% के बीच प्रवाह दरों के लिए आवश्यक सीवी प्रदान करता है।

• गोल बंदरगाह गेंद वाल्वः एक वाल्व का चयन करें जो बंदरगाह के उद्घाटन के 30% से 80% के बीच प्रवाह दरों के लिए Cv गणना का समर्थन करता है।

अपने गणना किए गए सीवी के आधार पर उपयुक्त नाममात्र वाल्व आकार का चयन करने के लिए वाल्व निर्माताओं द्वारा प्रदान किए गए सीवी चार्ट देखें।

4वाल्व प्रकार और सामग्री

• वाल्व प्रकारः यह निर्धारित करें कि क्या एक फ्लैंग, थ्रेड या वेल्डेड वाल्व कनेक्शन आपके आवेदन और पाइपिंग सिस्टम डिजाइन के लिए उपयुक्त है।

• निर्माण सामग्री: एसिटिक एसिड को संभालने की आवश्यकता को ध्यान में रखते हुए टाइटेनियम या स्टेनलेस स्टील जैसी सामग्री चुनें जो संक्षारण प्रतिरोधी हों।द्रव और पर्यावरण की स्थितियों के साथ संगतता सुनिश्चित करें.

• वाल्व सीटें: वी-बॉल कंट्रोल वाल्व अनुप्रयोगों के लिए, आरटीएफई (प्रबलित टेफ्लॉन) वाल्व सीटों पर विचार करें, जो अच्छे रासायनिक प्रतिरोध और सील क्षमता प्रदान करते हैं।

5एक्ट्यूएटर का चयन

• एक्ट्यूएटर का चयन करें: वाल्व के प्रकार (इलेक्ट्रिक, वायवीय, हाइड्रोलिक) और आपके सिस्टम की परिचालन आवश्यकताओं के आधार पर एक एक्ट्यूएटर चुनें।विचार करने के लिए कारकों में टोक़ या जोर की आवश्यकताएं शामिल हैं, नियंत्रण तंत्र (ऑन-ऑफ या मॉड्यूलिंग) और यदि आवश्यक हो तो स्वचालन प्रणालियों के साथ संगतता।

टाइटेनियम बॉल वाल्वों के अनुप्रयोग:

टाइटेनियम बॉल वाल्वविभिन्न औद्योगिक क्षेत्रों में अनुप्रयोगों की एक विस्तृत श्रृंखला है, जिसमें मुख्य रूप से निम्नलिखित पहलू शामिल हैंः

रासायनिक उद्योगःटाइटेनियम सामग्री के उत्कृष्ट संक्षारण प्रतिरोध के कारण,टाइटेनियम बॉल वाल्वआम तौर पर रासायनिक उत्पादन प्रक्रियाओं में उपयोग किया जाता है जिसमें एसिड और क्षार समाधान और ऑक्साइड जैसे संक्षारक माध्यमों को संभालना शामिल है।

पेट्रोलियम और प्राकृतिक गैस उद्योगः टाइटेनियम बॉल वाल्वपेट्रोलियम और प्राकृतिक गैस के निष्कर्षण, परिवहन और प्रसंस्करण में महत्वपूर्ण भूमिका निभाते हैं। उनका उपयोग तरल पदार्थों के प्रवाह और दबाव को नियंत्रित करने के लिए किया जाता है,प्रणाली के सुरक्षित और स्थिर संचालन को सुनिश्चित करना.

समुद्री अभियांत्रिकी: टाइटेनियम बॉल वाल्वसमुद्र के पानी के संक्षारण प्रतिरोध में अच्छा है, जिससे उन्हें समुद्री इंजीनियरिंग अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है, जैसे कि समुद्र के नीचे पाइपलाइनों और अपतटीय प्लेटफार्मों में द्रव नियंत्रण प्रणाली।

एयरोस्पेस क्षेत्र: टाइटेनियम बॉल वाल्ववायुयान हाइड्रोलिक प्रणालियों, ईंधन प्रणालियों आदि में व्यापक रूप से उपयोग किए जाते हैं, क्योंकि उनके हल्के और उच्च शक्ति के गुण विमान की आवश्यकताओं को पूरा करते हैं।

खाद्य एवं औषधीय उद्योग:चूंकि टाइटेनियम सामग्री गैर विषैले हैं और खाद्य पदार्थों या दवाओं को दूषित नहीं करती हैं,टाइटेनियम बॉल वाल्वअक्सर खाद्य प्रसंस्करण और दवा उद्योगों में द्रव नियंत्रण प्रणालियों में उपयोग किया जाता है।
