| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | ASME B16.34 बॉल वाल्व |
| न्यूनतम आदेश मात्रा: | 1 टुकड़ा |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 टुकड़े |

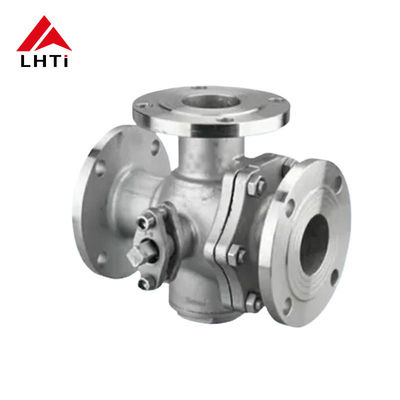

ASME B16.34 थ्रीवे बॉल वाल्व TA2 टाइटेनियम बॉल वाल्व संक्षारण प्रतिरोधी 6 इंच बॉल वाल्व
उत्पाद का परिचय:
थ्री-वे टाइटेनियम बॉल वाल्वः एल-प्रकार और टी-प्रकार
थ्री-वे टाइटेनियम बॉल वाल्वL-प्रकार (Q44F) और T-प्रकार (Q45F) में वर्गीकृत किया जा सकता है। प्रत्येक प्रकार माध्यम की प्रवाह दिशा को नियंत्रित करने में अलग-अलग कार्य करता है।
एल-प्रकार (Q44F) तीन-तरफा गेंद वाल्वः
एल-प्रकार के तीन-तरफा गेंद वाल्वमुख्य रूप से माध्यम की प्रवाह दिशा को बदलने के लिए प्रयोग किया जाता है। यह दो लंबवत चैनलों के कनेक्शन की अनुमति देता है, प्रभावी रूप से एक दिशा से दूसरी दिशा में माध्यम के पथ को बदलता है।
टी-प्रकार (Q45F) तीन-तरफा गेंद वाल्वः
टी-प्रकार के तीन-तरफा गेंद वाल्वमीडिया वितरण, संगम और प्रवाह दिशा स्विचिंग के लिए डिज़ाइन किया गया है। यह तीन चैनलों को आपस में जोड़ने में सक्षम बनाता है, या वैकल्पिक रूप से, यह तीन चैनलों में से किसी भी दो को जोड़ सकता है।यह बहुमुखी कार्यक्षमता एक प्रणाली के भीतर अधिक जटिल प्रवाह नियंत्रण की अनुमति देती है.
| उत्पाद के तकनीकी विनिर्देश: | |
| दबाव रेटिंगः | PN1.6-4.0Mpa वर्ग150-300Lb |
| नाममात्र व्यास: | DN15-DN300 1/2 "-12" |
| ड्राइव मोडः | हैंडल, वर्म गियर, वायवीय, हाइड्रोलिक, इलेक्ट्रिक |
| शरीर, बोनट: | TA1,TA2,TA10,Gr2,Gr3 |
| गेंद: | TA1,TA2,TA10,Gr2,Gr3 |
| तना: | TA1,TA2,TA10,TC4,Gr2,Gr3,Gr5 |
| सीलिंग रिंग: | पीटीएफई, आरपीटीएफई, पीपीएल, पीईईके |
| टाइटेनियम बॉल वाल्व मॉडल: | Q44F-16Ti, Q44F-25Ti, Q44F-40Ti, Q45F-16Ti, Q45F-25Ti, Q45F-40Ti, Q344F-16Ti, Q344F-25Ti, Q344F-40Ti, Q345F-16Ti, Q345F-25Ti, Q345F-25Ti, Q345F-40Ti, Q644F-16Ti, Q64F-25Ti, Q644F-40Ti, Q645F-16Ti, Q645F-25Ti, Q645F-40Ti,Q944F-16Ti,Q944F- 25Ti,Q944F-40Ti,Q945F-16Ti,Q945F-25Ti,Q945F-40Ti,Q44F-150LB ((Ti),Q44F- 300LB ((Ti),Q345F-150LB ((Ti),Q645F-150LB ((Ti),Q945F-150LB ((Ti) |
| डिजाइन मानक: | GB/T12237,ASME B16.34 |
| आमने-सामने के आयाम: | GB/T12221,ASME B16.10 |
| फ्लैंज कनेक्शनः | एचजी, जीबी, जेबी, एपीआई, एएनएसआई, आईएसओ, बीएस, डीआईएन, एनएफ, जेआईएस |
| परीक्षण मानकः | JB/T9092,GB/T13927,API598 |
वाल्व सीट संरचनाः
आम तौर पर,तीन-तरफा टाइटेनियम गेंद वाल्वहालांकि, उपयोगकर्ता की आवश्यकताओं के आधार पर, उन्हें चार-सीट संरचना के साथ भी बनाया जा सकता है, जिससे बढ़ी हुई सील और परिचालन लचीलापन प्रदान होता है।
औद्योगिक अनुप्रयोगों में बॉल वाल्वों के उपयोग के फायदे:
मुख्य विशेषताएंगेंद वाल्वउनकी कॉम्पैक्ट संरचना, विश्वसनीय सील, सरल निर्माण और आसान रखरखाव शामिल हैं। सील सतह और गोलाकार सतह अक्सर एक बंद स्थिति में होते हैं,उन्हें माध्यम द्वारा कटाव के प्रति कम संवेदनशील बना रहा हैउनका संचालन और रखरखाव करना आसान है, वे सामान्य कार्य करने वाले माध्यमों जैसे पानी, विलायक, एसिड और प्राकृतिक गैस के साथ-साथ ऑक्सीजन जैसे माध्यमों के साथ कठोर कार्य परिस्थितियों के लिए उपयुक्त हैं।हाइड्रोजन पेरोक्साइड, मीथेन और एथिलीन।गेंद वाल्वविभिन्न उद्योगों में व्यापक रूप से उपयोग किया जाता है। वाल्व शरीर या तो एकीकृत रूप से निर्मित या इकट्ठा किया जा सकता है।
बॉल वाल्वों की मुख्य विशेषताएं:
न्यूनतम तरल पदार्थ प्रतिरोध:प्रतिरोध गुणांक एक ही लंबाई के पाइप खंड के बराबर है।
सरल संरचना, छोटा आकार, हल्का वजन: गेंद वाल्वएक सीधा डिजाइन है, जिससे वे कॉम्पैक्ट और हल्के होते हैं।
तंग और विश्वसनीय सीलिंग:की सील सतहोंगेंद वाल्वआमतौर पर प्लास्टिक सामग्री का उपयोग करते हैं, जो उत्कृष्ट सीलिंग गुण प्रदान करते हैं। वे वैक्यूम सिस्टम में भी व्यापक रूप से उपयोग किए जाते हैं।
आसान संचालन और त्वरित खोलने/बंद करने के लिएःवाल्व को पूरी तरह से खोलने या बंद करने के लिए केवल 90° घूर्णन की आवश्यकता होती है, जिससे रिमोट कंट्रोल की सुविधा होती है।
सुविधाजनक रखरखाव:की सरल संरचनागेंद वाल्वऔर उनके आमतौर पर हटाने योग्य सीलिंग रिंग्स को अलग करने और बदलने में आसानी होती है।
सीलिंग सतहों का पृथक्करण:जब पूरी तरह से खुला या बंद हो,गेंद और वाल्वसीट की सील सतहें माध्यम से अलग हो जाती हैं, जिससे माध्यम से गुजरने पर क्षरण को रोका जा सकता है।
थ्री-वे टाइटेनियम बॉल वाल्वों के मुख्य अनुप्रयोगः
रासायनिक और पेट्रोकेमिकल उद्योगः
तरल पदार्थ वितरण और संगम: तीन-तरफा गेंद वाल्वजटिल रासायनिक प्रतिक्रिया प्रक्रियाओं के लिए उपयुक्त विभिन्न रसायनों के मिश्रण या पृथक्करण को प्राप्त कर सकते हैं।
प्रवाह दिशा स्विचिंगःउत्पादन प्रक्रियाओं में, कभी-कभी द्रवों की प्रवाह दिशा को जल्दी से बदलना आवश्यक होता है, जिसे तीन-तरफा गेंद वाल्व प्रभावी रूप से पूरा कर सकते हैं।
तेल और गैसः
पाइपलाइन प्रणालीःतेल और गैस पाइपलाइन प्रणालियों में द्रव परिवहन मार्गों को प्रबंधित करने और द्रव विभाजन या विलय संचालन करने के लिए उपयोग किया जाता है।
उपकरण का रखरखाव:उपकरण के रखरखाव के दौरान, तीन-तरफा गेंद वाल्व पूरे सिस्टम के संचालन को प्रभावित नहीं करने के लिए तरल पदार्थ के मार्गों को बदल सकते हैं।
जल उपचार:
जल वितरण:अपशिष्ट जल उपचार संयंत्रों और जल संयंत्रों में उपयोग किया जाता है, विभिन्न उपचार चरणों के बीच स्विच करने के लिए पानी के प्रवाह की दिशा को नियंत्रित करता है।
निस्पंदन प्रणाली:निस्पंदन और शुद्धिकरण प्रणालियों में, विभिन्न फिल्टरों की कार्य स्थिति को स्विच करने के लिए तीन-तरफा गेंद वाल्वों का उपयोग किया जा सकता है।
खाद्य एवं पेय उद्योग:
तरल पदार्थ से निपटना:पेय उत्पादन लाइनों और खाद्य प्रसंस्करण में उपयोग किया जाता है, तरल पदार्थों के वितरण, मिश्रण और प्रवाह दिशा स्विचिंग को प्राप्त करता है।
सफाई और कीटाणुशोधन:सीआईपी (क्लीन-इन-प्लेस) प्रणालियों में, तीन-तरफा गेंद वाल्व सफाई और कीटाणुशोधन तरल पदार्थों के प्रवाह को स्विच करने में मदद करते हैं।
औषधि उद्योग:
उत्पादन प्रक्रियाएं:दवा उत्पादन में तरल दवाओं की दिशा और मिश्रण को नियंत्रित करने के लिए उपयोग किया जाता है, उत्पादन प्रक्रिया की सटीकता और स्वच्छता की स्थिति सुनिश्चित करता है।
प्रयोगशाला उपकरण:द्रव नमूनों के वितरण और संभाल के लिए प्रयोगशालाओं में प्रयोग किया जाता है।
एचवीएसी (हीटिंग, वेंटिलेशन और एयर कंडीशनिंग) सिस्टम:
शीतलन और ताप प्रणालीःकेंद्रीय वातानुकूलन प्रणालियों में, शीतलन जल और हीटिंग जल के प्रवाह की दिशा को बदलने के लिए, सिस्टम तापमान को विनियमित करने के लिए तीन-तरफा गेंद वाल्वों का उपयोग किया जाता है।
ऊर्जा प्रबंधन:प्रवाह दिशाओं को बदलकर वे ऊर्जा उपयोग दक्षता को अनुकूलित करते हैं और परिचालन लागत को कम करते हैं।
