उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: ब्लाइंड फ्लैंज Ti Gr2 Gr5 Gr7
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1-5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
एएसएमई बी16.5 |
सामग्री का ग्रेड: |
जीआर2 जीआर5 जीआर7 |
दबाव रेटिंग: |
कक्षा 150 |
चेहरे के प्रकार: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग टाइप जोड़, लैप-ज्वाइंट चेहरा |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
प्रमाणपत्र: |
आईएसओ, सीई, एपीआई, आदि। |
आवेदन: |
तेल और गैस पाइपलाइनें, रासायनिक संयंत्र, बिजली उत्पादन सुविधाएं आदि। |
उत्पाद मानक: |
एएसएमई बी16.5 |
सामग्री का ग्रेड: |
जीआर2 जीआर5 जीआर7 |
दबाव रेटिंग: |
कक्षा 150 |
चेहरे के प्रकार: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग टाइप जोड़, लैप-ज्वाइंट चेहरा |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
प्रमाणपत्र: |
आईएसओ, सीई, एपीआई, आदि। |
आवेदन: |
तेल और गैस पाइपलाइनें, रासायनिक संयंत्र, बिजली उत्पादन सुविधाएं आदि। |

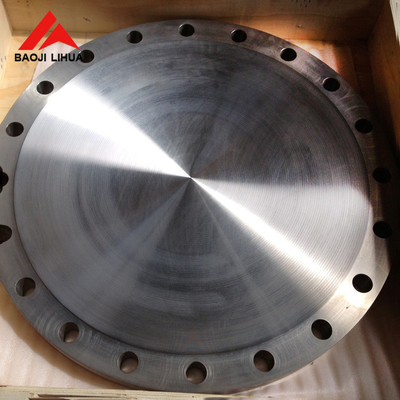

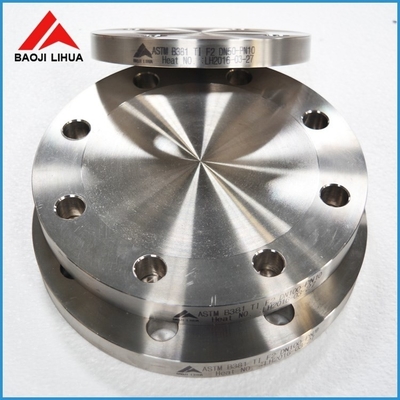

ASME B16.5 वर्ग 150 टाइटेनियम ब्लाइंड फ्लैंज Ti Gr2 Gr5 Gr7 पाइप फ्लैंज ब्लाइंड लिफ्ट फेस पाइपलाइन सेवाओं के लिए
1उत्पाद और कंपनी का परिचय
हमारी कंपनी एक व्यापक चयन प्रदान करती हैग्रेड 2, ग्रेड 5 और ग्रेड 7 टाइटेनियम के फ्लैंज, जिसमें विशेष रूप से टाइटेनियम पाइप और ट्यूब अनुप्रयोगों के लिए डिज़ाइन किए गए ब्लाइंड फ्लैंग्स, वेल्ड नेक फ्लैंग्स और स्लिप-ऑन फ्लैंग्स शामिल हैं। ये फ्लैंग्स ASME B16 द्वारा निर्धारित आयामी सहिष्णुता का पालन करते हैं।5 और विशेषता बोर व्यास जो ASME B36 के अनुरूप हैं.9M Sch-40S दीवार पाइप मानक। कस्टम बोर व्यास भी अनुरोध पर समायोजित किया जा सकता है।
2ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज की उत्पाद जानकारी
ASME B16.5 वर्ग 150 टाइटेनियम अंधा फ्लैंज एक विशिष्ट प्रकार का फ्लैंज है जिसे ASME B16.5 मानक के अनुसार कम दबाव अनुप्रयोगों में उपयोग के लिए डिज़ाइन और निर्मित किया गया है।यहाँ ASME B16 के लिए एक परिचय है.5 टाइटेनियम का 150 वर्ग का अंधा फ्लैंज, विभिन्न ग्रेडों जैसे टाइटेनियम ग्रेड 2 (Ti Gr2), टाइटेनियम ग्रेड 5 (Ti Gr5) और टाइटेनियम ग्रेड 7 (Ti Gr7) को निर्दिष्ट करता हैः
ASME B16.5 मानक:
दायराः ASME B16.5 एक मानक है जिसे अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) द्वारा प्रकाशित किया गया है जो आयामों, सहिष्णुता, सामग्री, अंकन,और पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए परीक्षण.
वर्ग 150: वर्ग 150 फ्लैंज के दबाव रेटिंग को संदर्भित करता है, यह दर्शाता है कि यह परिवेश के तापमान पर 150 पाउंड प्रति वर्ग इंच (पीएसआई) तक के दबाव का सामना कर सकता है।यह वर्ग निम्न दबाव अनुप्रयोगों के लिए उपयुक्त है.
टाइटेनियम ग्रेडः
टाइटेनियम ग्रेड 2 (Ti Gr2): वाणिज्यिक रूप से शुद्ध टाइटेनियम (CP टाइटेनियम) ग्रेड 2 अपने उत्कृष्ट संक्षारण प्रतिरोध, ढालना,और वेल्डेबल.
टाइटेनियम ग्रेड 5 (Ti Gr5): Ti-6Al-4V के रूप में जाना जाता है, यह टाइटेनियम मिश्र धातु इसकी उच्च शक्ति, कठोरता और गर्मी प्रतिरोध के कारण एयरोस्पेस, समुद्री और रासायनिक प्रसंस्करण उद्योगों में व्यापक रूप से उपयोग किया जाता है।
टाइटेनियम ग्रेड 7 (Ti Gr7): इस टाइटेनियम मिश्र धातु में पैलेडियम होता है, जो घटाने और हल्के ऑक्सीकरण वाले वातावरण में संक्षारण प्रतिरोध को बढ़ाता है। इसका उपयोग तब किया जाता है जब संक्षारण प्रतिरोध महत्वपूर्ण होता है,जैसे कि रासायनिक और समुद्री अनुप्रयोगों में।
डिजाइन विशेषताएंः
चेहरे का प्रकारः अंधा फ्लैंज में आवेदन की सील आवश्यकताओं के आधार पर एक ऊंचा चेहरा (RF), सपाट चेहरा (FF), या अंगूठी प्रकार के जोड़ (RTJ) का सामना किया जा सकता है।
आयामः ASME B16.5 में बाहरी व्यास (OD), बोल्ट सर्कल व्यास (BC), बोल्ट छेद व्यास (BH), और फ्लैंज की कुल मोटाई (T) जैसे आयाम निर्दिष्ट किए गए हैं।अन्य ASME B16 के साथ संगतता और विनिमेयता सुनिश्चित करना.5 फ्लैंज.
3ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज ग्रेड 2, 5 और 7
टाइटेनियम ग्रेड 2 (Ti-CP):
संरचनाः 99.2% टाइटानियम, 0.25% लोहा, 0.3% ऑक्सीजन और अन्य तत्वों के निशान मात्रा के साथ वाणिज्यिक रूप से शुद्ध टाइटेनियम।
गुण:
शक्तिः मिश्र धातुओं की तुलना में अपेक्षाकृत कम; कई स्टील्स से अधिक लेकिन मिश्र धातु टाइटेनियम ग्रेड से कम।
संक्षारण प्रतिरोधः अधिकांश वातावरणों में उत्कृष्ट, विशेष रूप से क्लोराइड के खिलाफ।
वेल्डेबिलिटी: अच्छी वेल्डेबिलिटी और विनिर्माण क्षमता।
अनुप्रयोग: रासायनिक प्रसंस्करण, समुद्री वातावरण, चिकित्सा प्रत्यारोपण (गैर-भार-धारक), और वास्तुकला।
टाइटेनियम ग्रेड 5 (Ti-6Al-4V):
संरचनाः 90% टाइटेनियम, 6% एल्यूमीनियम और 4% वैनेडियम युक्त टाइटेनियम मिश्र धातु।
गुण:
शक्तिः उत्कृष्ट शक्ति-वजन अनुपात, ग्रेड 2 टाइटेनियम से बेहतर।
संक्षारण प्रतिरोधः अच्छा संक्षारण प्रतिरोध, ग्रेड 2 के समान नहीं, लेकिन कई वातावरणों के लिए उपयुक्त है।
तापमान प्रतिरोधः उच्च तापमान पर शक्ति बनाए रखता है, जिससे यह एयरोस्पेस और उच्च प्रदर्शन अनुप्रयोगों के लिए उपयुक्त है।
अनुप्रयोग: एयरोस्पेस घटक (एयरफ्रेम, जेट इंजन), समुद्री उपकरण, चिकित्सा प्रत्यारोपण, ऑटोमोबाइल घटक और खेल उपकरण।
टाइटेनियम ग्रेड 7 (Ti-0.15Pd):
संरचनाः 0.15% पैलाडियम के साथ टाइटेनियम मिश्र धातु।
गुण:
संक्षारण प्रतिरोध: संक्षारण के प्रति उत्कृष्ट प्रतिरोध, विशेष रूप से कम करने वाले वातावरण में।
वेल्डेबिलिटी: वेल्डेबिलिटी अच्छी है, वेल्डिंग और निर्माण के लिए उपयुक्त है।
शक्तिः ग्रेड 5 की तुलना में कम शक्ति लेकिन कई अनुप्रयोगों के लिए पर्याप्त।
अनुप्रयोग: रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र, समुद्री वातावरण और अन्य अनुप्रयोगों में उच्च संक्षारण प्रतिरोध की आवश्यकता होती है।
| रासायनिक आवश्यकताएं | |||||||||||
| एन | सी | H | फे | ओ | अल | वी | पीडी | मो | नि | टि | |
| ग्रेड 1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | बाली |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | बाली |
| ग्रेड 5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | बाली |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | बाली |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~0.4 | 0.6~0.9 | बाली |
4ANSI B16.5 टाइटेनियम ब्लाइंड फ्लैंज क्लास 150 के विनिर्देश
| पाइप का नाममात्र आकार इंच |
वर्ग 150 | ||||
|---|---|---|---|---|---|
| व्यास फ्लैंज इंच |
नहीं. का बोल्ट |
व्यास बोल्ट इंच |
व्यास बोल्ट छेद इंच |
बोल्ट वृत्त इंच |
|
| चौथाई | 3-3/8 | 4 | आधा | 0.62 | 2-1/4 |
| आधा | 3-1/2 | 4 | आधा | 0.62 | 2-3/8 |
| 3/4 | 3-7/8 | 4 | आधा | 0.62 | 2-3/4 |
| 1 | 4-1/4 | 4 | आधा | 0.62 | 3-1/8 |
| 1-1/4 | 4-5/8 | 4 | आधा | 0.62 | 3-1/2 |
| 1-1/2 | 5 | 4 | आधा | 0.62 | 3-7/8 |
| 2 | 6 | 4 | 5/8 | 0.75 | 4-3/4 |
| 2-1/2 | 7 | 4 | 5/8 | 0.75 | 5-1/2 |
| 3 | 7-1/2 | 4 | 5/8 | 0.75 | 6 |
| 3-1/2 | 8-1/2 | 8 | 5/8 | 0.75 | 7 |
| 4 | 9 | 8 | 5/8 | 0.75 | 7-1/2 |
| 5 | 10 | 8 | 3/4 | 0.88 | 8-1/2 |
| 6 | 11 | 8 | 3/4 | 0.88 | ९-२ |
| 8 | 13-1/2 | 8 | 3/4 | 0.88 | 11-3/4 |
| 10 | 16 | 12 | 7/8 | 1 | १४-४ |
| 12 | 19 | 12 | 7/8 | 1 | 17 |
| 14 | 21 | 12 | 1 | 1.12 | 18-3/4 |
| 16 | २३-१/२ | 16 | 1 | 1.12 | 21-1/4 |
| 18 | 25 | 16 | 1-1/8 | 1.25 | 22-3/4 |
| 20 | २७-१/२ | 20 | 1-1/8 | 1.25 | 25 |
| 24 | 32 | 20 | 1-1/4 | 1.38 | २९-१/२ |
5. लाभउद्योग में टाइटेनियम ब्लाइंड फ्लैंग्स
6ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज के अनुप्रयोग
7टाइटेनियम अंधा फ्लैंज निरीक्षण
EN 10204/3.1B प्रमाणपत्रः
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesयह निर्माता द्वारा जारी किया जाता है और यह सत्यापित करता है कि सामग्री आवश्यक मानकों को पूरा करती है।
कच्चे माल का प्रमाणपत्रः
इस प्रमाण पत्र में टाइटेनियम फ्लैंग्स के उत्पादन में प्रयुक्त कच्चे माल के बारे में विवरण दिया गया है। इसमें कच्चे माल की उत्पत्ति, उनकी संरचना,और किसी भी लागू सामग्री परीक्षण के परिणामयह प्रारंभिक सामग्री खरीद चरण से ही ट्रेसेबिलिटी और गुणवत्ता नियंत्रण सुनिश्चित करता है।
100% अल्ट्रासोनिक दोष का पता लगानेः
अल्ट्रासोनिक परीक्षण (यूटी) एक गैर-विनाशकारी परीक्षण विधि है जिसका उपयोग टाइटेनियम फ्लैंग्स में आंतरिक और सतह दोषों का पता लगाने के लिए किया जाता है।100% यूटी कवरेज का मतलब है कि सभी फ्लैंग्स को गहन परीक्षण से गुजरना चाहिए ताकि यह सुनिश्चित किया जा सके कि कोई दोष नहीं है जो उनकी संरचनात्मक अखंडता या प्रदर्शन से समझौता कर सकता है.
हाइड्रोस्टैटिक परीक्षण:
इस परीक्षण में टाइटेनियम फ्लैंज को पानी या किसी अन्य तरल पदार्थ से पूर्व निर्धारित दबाव स्तर तक दबाव में डालना शामिल है।यह रिसाव या विरूपण के बिना दबाव का सामना करने के लिए फ्लैंज की क्षमता का आकलन करता है, यह सुनिश्चित करता है कि यह निर्दिष्ट दबाव और सुरक्षा आवश्यकताओं को पूरा करता है।
तीसरे पक्ष के निरीक्षण की रिपोर्टः
यह रिपोर्ट एक स्वतंत्र तृतीय पक्ष निरीक्षण एजेंसी या प्राधिकरण द्वारा की जाती है। यह टाइटेनियम फ्लैंग्स की गुणवत्ता का निष्पक्ष आकलन प्रदान करती है,लागू मानकों के अनुपालन की पुष्टियह निर्माता की गुणवत्ता आश्वासन प्रक्रियाओं में विश्वसनीयता जोड़ता है।
