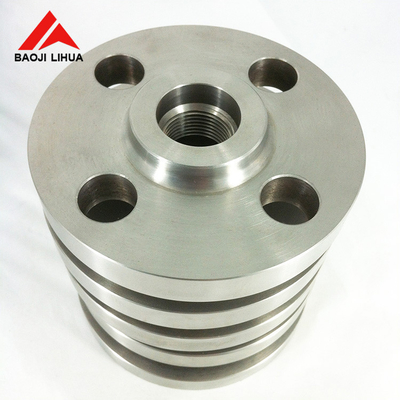

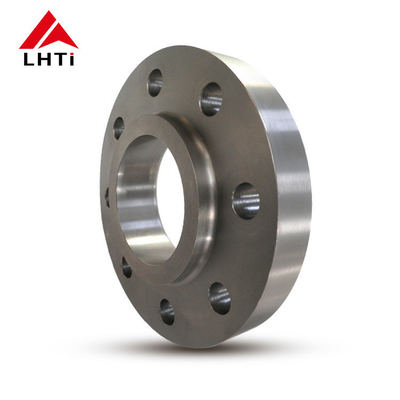

टाइटेनियम स्लिप ऑन फ्लैंज SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF पाइपलाइन उद्योग के लिए ऊंचा चेहरा

टाइटेनियम स्लिप ऑन फ्लैंज SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF पाइपलाइन उद्योग के लिए ऊंचा चेहरा

1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज

टाइटेनियम स्लिप-ऑन फ्लैंग्स,एएसएमई बी16.5 मानकों के अनुरूप और ग्रेड 2 टाइटेनियम मिश्र धातु से निर्मित, तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में ASME B16.5 ग्रेड 2 क्लास 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है।तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता बढ़ाने में उनके महत्व को उजागर करना.

तेल और गैस उद्योग पाइपलाइन प्रणालियों और उपकरणों की अखंडता बनाए रखने के लिए मजबूत और टिकाऊ घटकों पर बहुत अधिक निर्भर करता है।टाइटेनियम स्लिप-ऑन फ्लैंग्स को उनके असाधारण संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए पसंद किया जाता है, उन्हें अपतटीय प्लेटफार्मों, रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।और ASME B16 के प्रदर्शन विशेषताओं.5 ग्रेड 2 वर्ग 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के साथ उठाया चेहरा, तरल पदार्थ परिवहन, उच्च तापमान से संबंधित चुनौतियों से निपटने में उनकी भूमिका का विवरण,तेल और गैस संचालन में मिले आक्रामक मीडिया.

टाइटेनियम स्लिप-ऑन फ्लैंग्स के लिए ASME B16.5 मानक उनके निर्माण और उपयोग के लिए विशिष्ट दिशानिर्देश और विनिर्देश प्रदान करता हैः

आयाम और सहिष्णुताः ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्स के आयाम, सहिष्णुता और सामग्री निर्दिष्ट करता है। इसमें 1/2 इंच से 24 इंच तक के आकार शामिल हैं,वर्ग 150 से वर्ग 2500 तक के दबाव नामित के साथ.

सामग्रीः यह मानक स्लिप-ऑन फ्लैंज के लिए उपयुक्त विभिन्न टाइटेनियम मिश्र धातुओं को कवर करता है, जिसमें ग्रेड 2 (Ti-CP), ग्रेड 5 (Ti-6Al-4V) और अन्य व्यावसायिक रूप से शुद्ध और मिश्रित टाइटेनियम ग्रेड शामिल हैं।

डिजाइनः ASME B16.5 के तहत टाइटेनियम स्लिप-ऑन फ्लैंग्स को पाइप के अंत पर स्लिप करने के लिए डिज़ाइन किया गया है और पर्याप्त ताकत और लीक-टाइटनेस प्रदान करने के लिए अंदर और बाहर दोनों को वेल्डेड किया गया है।

सामना और समाप्तिः फ्लैंग्स को आमतौर पर अनुप्रयोग की आवश्यकताओं के अनुसार सामना करने वाले एक ऊंचा चेहरा (आरएफ), सपाट चेहरा (एफएफ), या अंगूठी प्रकार के जोड़ (आरटीजे) के साथ सुसज्जित किया जाता है।परिष्करण और flange चेहरे की मशीनिंग ASME B16 का पालन करते हैं.5 संगतता और सील की अखंडता सुनिश्चित करने के लिए मानक।

परीक्षण और निरीक्षणः मानक में परीक्षण प्रक्रियाओं की रूपरेखा दी गई है जैसे हाइड्रोस्टैटिक परीक्षण, आयामी निरीक्षण,विशिष्ट आवश्यकताओं और गुणवत्ता आश्वासन के अनुपालन को सुनिश्चित करने के लिए और सामग्री प्रमाणन.





2. ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के ग्रेड



ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्सआमतौर पर टाइटेनियम और टाइटेनियम मिश्र धातु के विभिन्न ग्रेड में उपलब्ध हैं। ग्रेड की पसंद विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करती है, जिसमें संक्षारण प्रतिरोध, यांत्रिक गुण,और लागत पर विचार.

1. वाणिज्यिक रूप से शुद्ध टाइटेनियम:

   • ग्रेड 2 (यूएनएस आर50400): यह टाइटेनियम का सबसे व्यापक रूप से इस्तेमाल किया जाने वाला ग्रेड है क्योंकि इसका उत्कृष्ट संक्षारण प्रतिरोध, आकार और वेल्डेबिलिटी है।यह औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है जहां मध्यम शक्ति और अच्छे संक्षारण प्रतिरोध की आवश्यकता होती है.

2. टाइटेनियम मिश्र धातुः

   • ग्रेड 5 (Ti-6Al-4V, UNS R56400): यह सबसे अधिक इस्तेमाल किया जाने वाला टाइटेनियम मिश्र धातु है, जो अपनी उच्च शक्ति, हल्के गुणों और उत्कृष्ट संक्षारण प्रतिरोध के लिए जाना जाता है। इसका उपयोग एयरोस्पेस,समुद्री, और रासायनिक प्रसंस्करण उद्योग।
   • ग्रेड 7 (यूएनएस आर52400): कम करने और हल्के ऑक्सीकरण वातावरण में अपनी उत्कृष्ट वेल्डेबिलिटी और संक्षारण प्रतिरोध के लिए जाना जाता है, ग्रेड 7 टाइटेनियम का उपयोग अक्सर रासायनिक प्रसंस्करण उपकरण में किया जाता है।
   • ग्रेड 12 (UNS R53400): यह टाइटेनियम मिश्र धातु अत्यधिक ऑक्सीकरण वाले वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करती है और रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त है।
   • ग्रेड 23 (Ti-6Al-4V ELI, UNS R56401): ग्रेड 5 के समान है, लेकिन अतिरिक्त कम इंटरस्टिशियल (ELI) सामग्री के साथ,ग्रेड 23 टाइटेनियम मिश्र धातु का उपयोग चिकित्सा और एयरोस्पेस अनुप्रयोगों में किया जाता है जहां जैव संगतता और उच्च शक्ति की आवश्यकता होती है.

ग्रेड	सी	एन	ओ	H	टि	फे
टाइटेनियम ग्रेड 1	.08 अधिकतम	.03 अधिकतम	.18 अधिकतम	.015 अधिकतम	बॉल	.20 अधिकतम
टाइटेनियम ग्रेड 4	.08 अधिकतम	.05 अधिकतम	.40 अधिकतम	.015 अधिकतम	बॉल	.50 अधिकतम
टाइटेनियम ग्रेड 7	.08 अधिकतम	.03 अधिकतम	.25 अधिकतम	.015 अधिकतम	बॉल	.30 अधिकतम
टाइटेनियम ग्रेड 9	.08 अधिकतम	.03 अधिकतम	.15 अधिकतम	.015 अधिकतम	Tags: पाइप अंधा निकला हुआ किनारा, आरएफ अंधा निकला हुआ किनारा, अंधा पाइप निकला हुआ किनारा; इसी तरह के उत्पादों ASME B16.5 2"-150# LWN RF SB381 F2 टाइटेनियम फ्लैंज चमकदार सतह सर्वोत्तम मूल्य प्राप्त करें चमकाने की सतह उपचार टाइटेनियम फ्लैंज सर्वोत्तम मूल्य प्राप्त करें 1500 इंडस्ट्रियल इन डीआईएन एप्लीकेशन के लिए टाइटेनियम ब्लाइंड फ्लैंज सर्वोत्तम मूल्य प्राप्त करें ASME B16.5 2"-150# LWN RF SB381 F2 टाइटेनियम फ्लैंज फोर्जिंग सतह उपचार सर्वोत्तम मूल्य प्राप्त करें GR2 GR5 पोलिश टाइटेनियम SO वेल्ड नेक फ्लैंज मेडिकल उपकरण के लिए सर्वोत्तम मूल्य प्राप्त करें फोल्डेड कास्टिंग GR2 GR5 टाइटेनियम SO फ्लैंज स्लिप ऑन फ्लैंज ASME ANSI B16.5 सर्वोत्तम मूल्य प्राप्त करें वेल्डिंग कनेक्शन टाइटेनियम ब्लाइंड फ्लैंज अनुकूलित विनिर्देश गर्मी प्रतिरोधी सर्वोत्तम मूल्य प्राप्त करें सैंडब्लास्टिंग ब्लाइंड फ्लैंज टाइटेनियम थ्रेड फ्लैंज सटीक मशीनिंग के लिए इंजीनियर सर्वोत्तम मूल्य प्राप्त करें औद्योगिक अनुप्रयोगों के लिए कास्टिंग प्रक्रिया एनोडाइजिंग टाइटेनियम फ्लैंज सर्वोत्तम मूल्य प्राप्त करें आरएफ आस्तीन वेल्डिंग मशीनिंग टाइटेनियम फ्लैंज पॉलिश सतह सर्वोत्तम मूल्य प्राप्त करें 900# टाइटेनियम ब्लाइंड फ्लैंज पॉलिशिंग सतह उपचार सर्वोत्तम मूल्य प्राप्त करें Baoji Lihua Nonferrous Metals Co., Ltd. उत्पादों टाइटेनियम फ्लैंज टाइटेनियम ट्यूब टाइटेनियम रॉड टाइटेनियम तार टाइटेनियम शीट टाइटेनियम कोहनी टाइटेनियम बोल्ट नट myrna@lihua-group.com 86-13325372991 कमरा 2508, 25 / एफ, यूनिट 1, ब्लॉक बी, वानरुन इंटरनेशनल प्लाजा, गाओक्सिन 4थ रोड, बाओजी सिटी, शानक्सी प्रांत, चीन त्वरित सम्पक कंपनी प्रोफाइल गुणवत्ता नियंत्रण समाचार साइटमैप गोपनीयता नीति चीन अच्छी गुणवत्ता टाइटेनियम फ्लैंज आपूर्तिकर्ता. कॉपीराइट © 2020-2025 metalstitanium.com . सर्वाधिकार सुरक्षित।
