उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: टाइटेनियम स्लिप ऑन फ्लैंज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1-5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
ASME/ANSI B16.5 SO फ्लैंज |
सामग्री: |
टाइटेनियम धातु |
सामग्री का ग्रेड: |
टीआई जीआर1, जीआर2, जीआर5, जीआर7, जीआर12 |
दबाव रेटिंग: |
150-1500 |
आकार: |
1/2'' से 24'' |
विशेषताएं: |
उच्च शक्ति, अच्छा संक्षारण प्रतिरोध |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रिया: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
तेल और गैस पाइपलाइनें, रासायनिक संयंत्र, बिजली उत्पादन सुविधाएं आदि। |
उत्पाद मानक: |
ASME/ANSI B16.5 SO फ्लैंज |
सामग्री: |
टाइटेनियम धातु |
सामग्री का ग्रेड: |
टीआई जीआर1, जीआर2, जीआर5, जीआर7, जीआर12 |
दबाव रेटिंग: |
150-1500 |
आकार: |
1/2'' से 24'' |
विशेषताएं: |
उच्च शक्ति, अच्छा संक्षारण प्रतिरोध |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रिया: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
तेल और गैस पाइपलाइनें, रासायनिक संयंत्र, बिजली उत्पादन सुविधाएं आदि। |

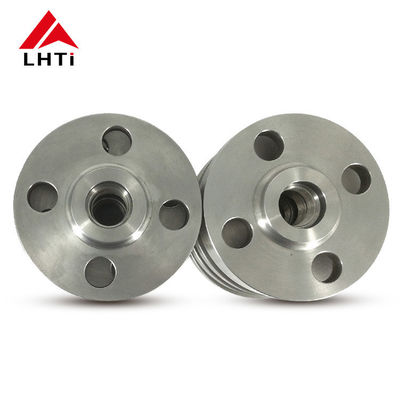

ANSI B16.5 Ti Gr2 टाइटेनियम स्लिप ऑन फ्लैंज SORF फ्लैंज टू पाइप वेल्डिंग क्लास 150 पानी उपचार उद्योग के लिए उठाया हुआ चेहरा
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
टाइटेनियम के मिश्र धातुओं से निर्मित टाइटेनियम के फ्लैंग्स अपने असाधारण गुणों के लिए विभिन्न उद्योगों में अत्यधिक मूल्यवान हैं। ये फ्लैंग्स अपने उत्कृष्ट संक्षारण प्रतिरोध के लिए प्रसिद्ध हैं,उच्च शक्ति-से-वजन अनुपातवे कठोर वातावरण में उत्कृष्ट हैं जहां रासायनिक संक्षारण एक चिंता का विषय है, जिससे वे पेट्रोलियम, रासायनिक प्रसंस्करण,और अन्य को मजबूत सामग्री प्रदर्शन की आवश्यकता होती है.
उनकी उपयोगिता की कुंजी टाइटेनियम का संक्षारण प्रतिरोध है, जो चुनौतीपूर्ण परिचालन स्थितियों में दीर्घायु और विश्वसनीयता सुनिश्चित करता है।टाइटेनियम के फ्लैंग्स में उत्कृष्ट थकान प्रतिरोध और रेंगने प्रतिरोध भी है, लंबे समय तक स्थिर प्रदर्शन बनाए रखने के लिए महत्वपूर्ण है। उनकी मशीनिंग और स्थापना की आसानी उनकी अपील को और बढ़ाती है,विभिन्न औद्योगिक अनुप्रयोगों के लिए व्यावहारिक समाधान प्रदान करना.
टाइटेनियम स्लिप-ऑन फ्लैंग्स,एएसएमई बी16.5 मानकों के अनुरूप और ग्रेड 2 टाइटेनियम मिश्र धातु से निर्मित, तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में एएसएमई बी 1 के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है।6.5 ग्रेड 2 क्लास 150 टाइटानियम स्लिप-ऑन फ्लेन्ज के ऊपर उठाए हुए चेहरे के साथ, तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता में वृद्धि में उनके महत्व को उजागर करते हुए।
तेल और गैस उद्योग पाइपलाइन प्रणालियों और उपकरणों की अखंडता बनाए रखने के लिए मजबूत और टिकाऊ घटकों पर बहुत अधिक निर्भर करता है।टाइटेनियम स्लिप-ऑन फ्लैंग्स को उनके असाधारण संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए पसंद किया जाता है, उन्हें अपतटीय प्लेटफार्मों, रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।और ASME B16 के प्रदर्शन विशेषताओं.5 ग्रेड 2 वर्ग 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के साथ उठाया चेहरा, तरल पदार्थ परिवहन, उच्च तापमान से संबंधित चुनौतियों से निपटने में उनकी भूमिका का विवरण,तेल और गैस संचालन में मिले आक्रामक मीडिया.
एएसएमई बी165मानक NPS 1/2 से NPS 24 तक पाइप फ्लैंग्स और फ्लैंग फिटिंग के आयामों और सहिष्णुता को कवर करता है, जो प्रक्रिया उद्योगों में उपयोग किया जाता है। एक टाइटेनियम स्लिप-ऑन फ्लैंग (SO फ्लैंग) ASME B16 के अनुरूप।5 विशेष रूप से टाइटेनियम पाइप या टाइटेनियम मिश्र धातु घटकों के साथ पाइप के साथ उपयोग के लिए डिज़ाइन किया गया है.
टाइटेनियम स्लिप-ऑन फ्लैंग्सआम तौर पर व्यावसायिक रूप से शुद्ध टाइटेनियम (ग्रेड 2) या टाइटेनियम मिश्र धातु जैसे ग्रेड 12 का उपयोग करके निर्मित होते हैं। ये फ्लैंग्स टाइटेनियम प्लेटों से फोर्ज या निर्मित होते हैं,विभिन्न औद्योगिक अनुप्रयोगों के लिए उपयुक्त उच्च शक्ति और संक्षारण प्रतिरोध सुनिश्चित.स्लिप-ऑन फ्लैंजइसका आंतरिक व्यास उस पाइप के बाहरी व्यास से थोड़ा बड़ा है जिस पर यह फिट होने के लिए डिज़ाइन किया गया है। इसे संरेखित करना और वेल्ड करना आसान है, जो एक चिकनी बोर और अच्छे प्रवाह विशेषताओं को प्रदान करता है।5 स्लिप-ऑन फ्लैंग्स के लिए एक ऊंचा चेहरा (आरएफ) डिजाइन निर्दिष्ट करता है, जो एक संबंधित फ्लैंज या फिटिंग पर बोल्ट किए जाने पर एक सील बनाने में मदद करता है।
2. ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के ग्रेड
ASME B16.5 टाइटेनियम स्लिप-ऑन फ्लैंग्सआमतौर पर टाइटेनियम और टाइटेनियम मिश्र धातु के विभिन्न ग्रेड में उपलब्ध हैं। ग्रेड की पसंद विशिष्ट अनुप्रयोग आवश्यकताओं पर निर्भर करती है, जिसमें संक्षारण प्रतिरोध, यांत्रिक गुण,और लागत पर विचार.
वाणिज्यिक रूप से शुद्ध टाइटेनियम:
टाइटेनियम मिश्र धातुः
| ग्रेड | तन्यता शक्ति (min) | उपज शक्ति (min) | लम्बाई ((%) | |||
| घटक | क्सि | एमपीए | क्सि | एमपीए | ||
| ग्रेड 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| Gr2 | Ta2 | 50 | 345 | 40 | 275 | 20 |
| ग्रेड 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| Gr7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| Gr9 | Ti-3Al-2.5V | 90 | 620 | 70 | 483 | 15 |
| Gr12 | Ti-0.3Mo-0.8Ni | 70 | 483 | 50 | 345 | 18 |
3. तापमानASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| एएनएसआई बी165 | टाइटेनियम फ्लैंग्स दबाव रेटिंग | ||||||
| तापमान °F | वर्ग 150 | वर्ग 300 | वर्ग 400 | वर्ग 600 | वर्ग 900 | वर्ग 1500 | वर्ग 2500 |
| -20 से 100 तक | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4टाइटेनियम स्लिप ऑन फ्लैंज के पैकेज
जंग प्रतिरोध: टाइटेनियम स्लिप-ऑन फ्लैंज संक्षारक वातावरण में उत्कृष्ट हैं, जो एसिड, क्षार और क्लोराइड सहित संक्षारक मीडिया की एक विस्तृत श्रृंखला के लिए असाधारण प्रतिरोध प्रदान करते हैं।यह उन्हें रासायनिक प्रसंस्करण में अनुप्रयोगों के लिए आदर्श बनाता है, समुद्री वातावरण, और अपतटीय तेल और गैस प्लेटफार्म जहां संक्षारण एक महत्वपूर्ण चिंता का विषय है।
उच्च शक्ति-से-वजन अनुपातःटाइटेनियम अपने उच्च शक्ति-से-वजन अनुपात के लिए प्रसिद्ध है, जिसका अर्थ है कि टाइटेनियम स्लिप-ऑन फ्लैंग्स हल्के होने के साथ मजबूत संरचनात्मक अखंडता प्रदान करते हैं।यह गुण उन अनुप्रयोगों में फायदेमंद है जहां शक्ति पर समझौता किए बिना वजन को कम करना महत्वपूर्ण है, जैसे एयरोस्पेस और सैन्य उपकरणों में।
उच्च तापमान प्रतिरोधःटाइटेनियम स्लिप-ऑन फ्लैंग्स उच्च तापमान पर अपनी ताकत और अखंडता बनाए रखते हैं, जिससे वे उच्च तापमान अनुप्रयोगों के लिए उपयुक्त होते हैं जैसे कि हीट एक्सचेंजर, भट्ठी के घटक,और एयरोस्पेस संरचनाएं.
जैव संगतताःटाइटेनियम जैव संगत और गैर विषैले है, जिससे टाइटेनियम स्लिप-ऑन फ्लैंग्स चिकित्सा उपकरणों, दवा विनिर्माण,और खाद्य प्रसंस्करण उद्योग जहां उत्पाद शुद्धता और सुरक्षा सर्वोपरि है.
लागत प्रभावी मशीनिंग:टाइटेनियम अपनी ताकत के बावजूद मशीन के लिए अपेक्षाकृत आसान है, जिससे जटिल आकारों और डिजाइनों के लागत प्रभावी निर्माण की अनुमति मिलती है।यह विशिष्ट विन्यास की आवश्यकता कस्टम अनुप्रयोगों के लिए एक व्यावहारिक विकल्प टाइटेनियम स्लिप-ऑन flanges बनाता है.
5. ANSI B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के अनुप्रयोग
