उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, शानक्सी प्रांत, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: टाइटेनियम वेल्ड नेक फ्लैंज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
डीआईएन 2634 |
सामग्री: |
टाइटेनियम फ्लैंज |
सामग्री के ग्रेड: |
ग्रेड1, ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12, ग्रेड23 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
आकार: |
डीएन10-डीएन1000 |
दबाव रेटिंग: |
पीएन 25 |
सामान्य प्रकार: |
जाली/थ्रेडेड/स्क्रूड/प्लेट |
निरीक्षण: |
EN 10204/3.1B कच्चे माल का प्रमाणपत्र 100% रेडियोग्राफी परीक्षण रिपोर्ट तीसरे पक्ष के निरीक्षण रिपोर |
चेहरे के प्रकार: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग टाइप जोड़, लैप-ज्वाइंट चेहरा |
प्रक्रियाओं: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
नलसाजी, एचवीएसी और सामान्य औद्योगिक पाइप प्रणाली |
उत्पाद मानक: |
डीआईएन 2634 |
सामग्री: |
टाइटेनियम फ्लैंज |
सामग्री के ग्रेड: |
ग्रेड1, ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12, ग्रेड23 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
आकार: |
डीएन10-डीएन1000 |
दबाव रेटिंग: |
पीएन 25 |
सामान्य प्रकार: |
जाली/थ्रेडेड/स्क्रूड/प्लेट |
निरीक्षण: |
EN 10204/3.1B कच्चे माल का प्रमाणपत्र 100% रेडियोग्राफी परीक्षण रिपोर्ट तीसरे पक्ष के निरीक्षण रिपोर |
चेहरे के प्रकार: |
उठा हुआ चेहरा, सपाट चेहरा, रिंग टाइप जोड़, लैप-ज्वाइंट चेहरा |
प्रक्रियाओं: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
नलसाजी, एचवीएसी और सामान्य औद्योगिक पाइप प्रणाली |

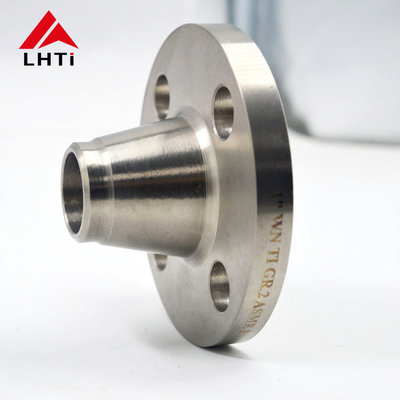

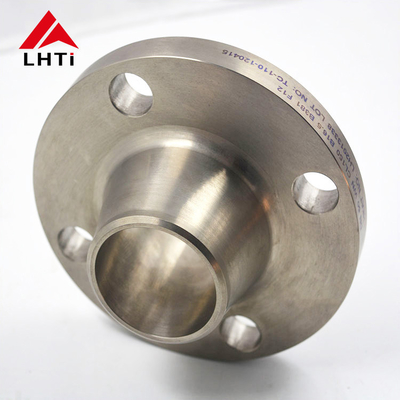

डीआईएन 2634 पीएन 25 टाइटेनियम वेल्ड नेक फ्लैंज आरएफडब्ल्यूएन Gr2 Gr5 Gr12 औद्योगिक प्रणालियों के लिए ऊंचा चेहरा वेल्ड नेक
1. उत्पाद का परिचय DIN2634 टाइटेनियम वेल्ड नेक फ्लैंज
एवेल्ड नेक फ्लैंजएक प्रकार का फ्लैंज है जिसे एक पाइप या फिटिंग के अंत में वेल्डेड करने के लिए डिज़ाइन किया गया है। इसमें एक लंबी कॉपर गर्दन (या हब) होती है, जो धीरे-धीरे पाइप या फिटिंग में संक्रमण करती है।फ्लैंज आमतौर पर टाइटेनियम जैसी सामग्री से बना होता है, स्टेनलेस स्टील, या कार्बन स्टील, आवेदन की आवश्यकताओं के आधार पर। वेल्ड गर्दन flanges उच्च दबाव, तापमान उतार-चढ़ाव,या गंभीर सेवा की स्थिति एक मजबूत और लीक मुक्त कनेक्शन की आवश्यकतावे विशेष रूप से तेल और गैस, रासायनिक प्रसंस्करण, बिजली उत्पादन और एयरोस्पेस जैसे उद्योगों में महत्वपूर्ण अनुप्रयोगों के लिए उपयुक्त हैं।
दDIN 2634 PN25 फ्लैंज, जिसे वेल्डिंग नेक फ्लैंज के नाम से भी जाना जाता है, को उन परिस्थितियों में उपयोग के लिए डिज़ाइन किया गया है जहां तापमान 120 डिग्री सेल्सियस तक पहुंचता है, और यह 25 बार तक के दबाव का सामना कर सकता है।यह ध्यान रखना महत्वपूर्ण है कि उच्च तापमान परइस प्रकार के फ्लैंज का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जैसे कि तेल और गैस, रसायन, इंजीनियरिंग,पेट्रोकेमिकल क्षेत्रइसकी लोकप्रियता दक्षिण अफ्रीका, केन्या और रूस जैसे देशों तक फैली हुई है।
परिमाणDIN 2634 PN25फ्लैंज में पाइप का आकार, फ्लैंज का आकार, गर्दन की लंबाई, ऊंचा चेहरा आयाम और बोल्ट छेद जैसे प्रमुख तत्व शामिल हैं। ये विनिर्देश मानकीकृत डीआईएन और आईएसओ श्रृंखला का पालन करते हैं,विभिन्न पाइप सिस्टम में संगतता और उपयोग में आसानी सुनिश्चित करनाइन फ्लैंग्स के सटीक निर्माण को सुनिश्चित करने के लिए विनिर्माण के दौरान वजन चार्ट का संदर्भ आवश्यक है।
संक्षेप में,DIN 2634 PN25 फ्लैंजउच्च तापमान और दबाव के तहत मजबूत प्रदर्शन की आवश्यकता वाले औद्योगिक अनुप्रयोगों में एक विश्वसनीय घटक के रूप में कार्य करता है,दुनिया भर में महत्वपूर्ण बुनियादी ढांचे में कुशल और सुरक्षित कनेक्शन में योगदान.
हमारेटाइटेनियम के फ्लैंजवे गुणवत्ता और स्थायित्व के लिए सख्त उद्योग मानकों को पूरा सुनिश्चित करने के लिए कास्टिंग, फोर्जिंग और सटीक मशीनिंग सहित विभिन्न प्रक्रियाओं का उपयोग करके निर्मित होते हैं। अनुकूलित आकारों में उपलब्ध हैं,इन flanges पाइपलाइन प्रणालियों और उपकरणों पर आसान स्थापना प्रदान करते हैं, एक सुरक्षित और लीक मुक्त कनेक्शन की गारंटी देता है।
विशेष रूप से इंजीनियरिंग परिशुद्धता के उच्चतम मानकों को बनाए रखने के लिए डिज़ाइन किया गया, हमारे टाइटेनियम धागा फ्लैंग्स प्रदर्शन में उत्कृष्ट हैं।वे जंग का प्रभावी ढंग से विरोध करने और उच्च तापमान और दबाव का सामना करने के लिए इंजीनियर हैं, जो उन्हें मांग वाले वातावरण के लिए असाधारण रूप से उपयुक्त बनाता है।
सुरक्षित परिवहन सुनिश्चित करना हमारे लिए सर्वोपरि है, यही कारण है कि हम सावधानीपूर्वक अपने टाइटेनियम फ्लैंग्स को मजबूत लकड़ी के मामलों और पैलेटों में पैक करते हैं।यह पैकेजिंग न केवल परिवहन के दौरान फ्लैंग्स की सुरक्षा करती है बल्कि आगमन पर आसान हैंडलिंग और स्थापना की सुविधा भी देती है.
2डीआईएन 2634 टाइटेनियम वेल्ड नेक फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जिससे इसे उच्च फ्रैक्चर कठोरता और बेहतर डक्टिलिटी के लिए पसंद किया जाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.DIN2634 PN25 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश
| पाइप | फ्लैंज | गर्दन | उठा हुआ चेहरा | स्क्रू | वजन | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 Kg/dm3) | ||||||||||||||||
| रेटेड | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | छेद | धागा | d2 | किलो | |
| व्यास | आईएसओ श्रृंखला | डीआईएन श्रृंखला | ||||||||||||||
| 15 | - | 20 | 95 | 16 | 65 | 38 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | एम 12 | 14 | 0,746 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 18 | 75 | 40 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | एम 12 | 14 | 1,06 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 18 | 85 | 40 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | एम 12 | 14 | 1,29 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 18 | 100 | 42 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | एम 16 | 18 | 1,88 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 18 | 110 | 45 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | एम 16 | 18 | 2,33 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 20 | 125 | 48 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | एम 16 | 18 | 2,82 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 22 | 145 | 52 | 90 | 2,9 | 6 | 10 | 122 | 3 | 8 | एम 16 | 18 | 3,74 |
| 80 | 88,9 | - | 200 | 24 | 160 | 58 | 105 | 3,2 | 8 | 12 | 138 | 3 | 8 | एम 16 | 18 | 4,75 |
| 100 | - | 108 | 235 | 24 | 190 | 65 | 128 | 3,6 | 8 | 12 | 162 | 3 | 8 | एम 20 | 22 | 6,52 |
| 114,3 | - | 134 | ||||||||||||||
| 125 | - | 133 | 270 | 26 | 220 | 68 | 155 | 4 | 8 | 12 | 188 | 3 | 8 | एम 24 | 26 | 9,07 |
| 139,7 | - | 162 | ||||||||||||||
| 150 | - | 159 | 300 | 28 | 250 | 75 | 182 | 4,5 | 10 | 12 | 218 | 3 | 8 | एम 24 | 26 | 11,8 |
| 168,3 | - | 192 | ||||||||||||||
| (175) | 193,7 | - | 350 | 28 | 280 | 75 | 218 | 5,6 | 10 | 15 | 248 | 3 | 12 | एम 24 | 26 | 13,4 |
| 200 | 219,1 | - | 360 | 30 | 310 | 80 | 244 | 6,3 | 10 | 16 | 278 | 3 | 12 | एम 24 | 26 | 17 |
| 250 | - | 267 | 425 | 32 | 370 | 88 | 292 | 7,1 | 12 | 18 | 335 | 3 | 12 | एम 27 | 30 | 24,4 |
| 273 | - | 298 | ||||||||||||||
| 300 | 323,9 | - | 485 | 34 | 430 | 92 | 352 | 8 | 12 | 18 | 395 | 4 | 16 | एम 27 | 30 | 31,2 |
| 350 | 355,6 | - | 555 | 38 | 490 | 100 | 398 | 8 | 12 | 20 | 450 | 4 | 16 | एम 30 | 33 | 47,2 |
| - | 368 | 44,2 | ||||||||||||||
| 400 | 406,4 | - | 620 | 40 | 550 | 110 | 452 | 8,8 | 12 | 20 | 505 | 4 | 16 | एम 33 | 36 | 61,7 |
| - | 419 | 57,9 | ||||||||||||||
| (450) | 457 | - | 670 | 42 | 600 | 110 | 500 | 8,8 | 12 | 20 | 550 | 4 | 20 | एम 33 | 36 | 71,9 |
| 500 | 508 | - | 730 | 44 | 660 | 125 | 558 | 10 | 12 | 20 | 615 | 4 | 20 | एम 33 | 36 | 89,6 |
| 600 | 610 | - | 845 | 46 | 770 | 125 | 660 | 11 | 12 | 20 | 720 | 5 | 20 | एम 36 | 39 | 104 |
| 700 | 711 | - | 960 | 46 | 875 | 125 | 760 | 13 | 20 | 24 | 820 | 5 | 24 | एम 39 | 42 | 136 |
| 800 | 813 | - | 1085 | 50 | 990 | 135 | 865 | 14 | 22 | 24 | 930 | 5 | 24 | एम 45 | 48 | 186 |
| 900 | 914 | - | 1185 | 54 | 1090 | 145 | 968 | 16 | 24 | 28 | 1030 | 5 | 28 | एम 45 | 48 | 236 |
| 1000 | 1016 | - | 1320 | 58 | 1210 | 155 | 1070 | 18 | 24 | 28 | 1140 | 5 | 28 | एम 52 | 56 | 307 |
4हम अनुप्रयोगों में टाइटेनियम वेल्ड नेक फ्लैंग्स क्यों चुनते हैं?
5टाइटेनियम प्लेट फ्लैंज के मानक
AFNOR NF E29-200-1: टाइटेनियम के फ्लैंग्स सहित फ्लैंग्स के लिए फ्रांसीसी मानक।
एएसएमई एएनएसआई बी165: अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए मानक। यह उत्तरी अमेरिका और अंतरराष्ट्रीय स्तर पर इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स को कवर करता है।
AWWA C207: वाटर वर्क्स सेवा के लिए स्टील पाइप फ्लैंग्स के लिए अमेरिकन वाटर वर्क्स एसोसिएशन (AWWA) मानक, जिसमें पानी उपचार अनुप्रयोगों में इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स शामिल हैं।
बीएस1560, बीएस 4504, बीएस 10: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स और बोल्टिंग के लिए ब्रिटिश मानक।
आईएसओ 7005-1: टाइटेनियम फ्लैंग्स सहित धातु फ्लैंग्स के लिए अंतर्राष्ट्रीय मानक संगठन (आईएसओ) मानक।
एमएसएस एसपी 44: वाल्व और फिटिंग उद्योग के मानक के निर्माता मानकीकरण सोसाइटी (एमएसएस) स्टील पाइपलाइन फ्लैंग्स के लिए। इसमें टाइटेनियम फ्लैंग्स शामिल हैं।
AS2129: टाइटेनियम फ्लैंज सहित फ्लैंज के लिए ऑस्ट्रेलियाई मानक।
सीएसए Z245.12: टाइटेनियम सामग्रियों सहित स्टील पाइप फ्लैंग्स के लिए कनाडाई मानक।
DIN2573, DIN2576, DIN2501, DIN2502: विभिन्न प्रकार और आयामों के टाइटेनियम फ्लैंग्स को कवर करने वाले फ्लैंग्स के लिए जर्मन मानक (DIN) ।
EN1092-1, EN1759-1: टाइटैनियम फ्लैंग्स सहित फ्लैंग्स के लिए यूरोपीय मानक (EN)
JIS B2220: टाइटेनियम पाइपों सहित स्टील पाइपों के लिए जापानी औद्योगिक मानक (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स के लिए इतालवी मानक (UNI)
6. टाइटेनियम वेल्ड नेक फ्लैंग्स के विभिन्न चेहरे प्रकारः
उठाया हुआ चेहरा (आरएफ):
वेल्ड नेक फ्लैंग्स के लिए सबसे आम फेस प्रकार।
फ्लैंज चेहरे के ऊपर एक विशिष्ट ऊंचाई (आमतौर पर 1/16 इंच) के साथ बोर के चारों ओर एक ऊंचा हिस्सा है।
एक सतह प्रदान करता है जिसके खिलाफ एक गास्केट एक विश्वसनीय जोड़ सुनिश्चित करने के लिए सील कर सकता है।
फ्लैट फेस (एफएफ):
इसका चेहरा बिना किसी उछाल या ऊंचा भाग के सपाट होता है।
आम तौर पर ऐसे अनुप्रयोगों में प्रयोग किया जाता है जहां बोल्ट भार वितरण महत्वपूर्ण है और जहां गास्केट से परे कोई अतिरिक्त सील सतह की आवश्यकता नहीं होती है।
गैसकेट संपीड़न समस्याओं से बचने के लिए असेंबली के दौरान संरेखण में सटीकता की आवश्यकता होती है।
अंगूठी प्रकार का जोड़ (RTJ):
उच्च दबाव और उच्च तापमान अनुप्रयोगों के लिए डिज़ाइन किया गया।
इसमें फ्लैंज के चेहरे में एक मेशिनरी ग्रिव होती है जिसमें धातु की अंगूठी गास्केट लगाई जाती है।
फ्लैंज के चेहरे आम तौर पर फ्लैट होते हैं जिसमें रिंग गास्केट को समायोजित करने के लिए एक ग्रूव काटा जाता है, जिससे चरम परिस्थितियों में एक कस सील सुनिश्चित होती है।
7. DIN 2634 टाइटेनियम वेल्ड नेक फ्लैंज के अनुप्रयोग
रासायनिक प्रसंस्करण:
टाइटेनियम वेल्ड नेक फ्लैंग्स का व्यापक रूप से रासायनिक संयंत्रों में संक्षारक पदार्थों को ले जाने वाले पाइपों को जोड़ने के लिए उपयोग किया जाता है।टाइटेनियम का उत्कृष्ट संक्षारण प्रतिरोध दीर्घायु सुनिश्चित करता है और आक्रामक रासायनिक वातावरण में रखरखाव आवश्यकताओं को कम करता है.
तेल और गैस उद्योगः
अपतटीय और ऑनशोर तेल और गैस प्रतिष्ठानों में, टाइटेनियम वेल्ड नेक फ्लैंग्स का उपयोग किया जाता है जहां समुद्री जल संक्षारण के प्रतिरोध महत्वपूर्ण है।वे कठोर परिस्थितियों का सामना करते हैं और पाइपलाइनों में दीर्घकालिक विश्वसनीयता सुनिश्चित करते हैं, रिग और प्रसंस्करण सुविधाएं।
समुद्री अनुप्रयोग:
टाइटेनियम का समुद्री जल संक्षारण प्रतिरोध DIN 2633 वेल्ड नेक फ्लैंग्स को समुद्री अनुप्रयोगों के लिए आदर्श बनाता है। उनका उपयोग जहाज निर्माण, अपतटीय प्लेटफार्मों,और निर्जलीकरण संयंत्र जहां खारे पानी के वातावरण में स्थायित्व आवश्यक है.
एयरोस्पेस
टाइटेनियम वेल्ड नेक फ्लैंग्स का उपयोग एयरोस्पेस अनुप्रयोगों में उनके हल्के गुणों, ताकत और उच्च तापमान और दबाव के प्रतिरोध के कारण किया जाता है। उनका उपयोग विमान इंजनों में किया जाता है,ईंधन प्रणाली, और संरचनात्मक घटक।
चिकित्सा उद्योग:
चिकित्सा उपकरण और उपकरणों में जहां संक्षारण प्रतिरोध और जैव संगतता की आवश्यकता होती है, टाइटेनियम वेल्ड नेक फ्लैंग्स का उपयोग किया जा सकता है।वे चिकित्सा गैस वितरण प्रणालियों और प्रत्यारोपित चिकित्सा उपकरणों जैसे अनुप्रयोगों के लिए उपयुक्त हैं.
