उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: टाइटेनियम वेल्ड नेक फ्लैंज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1-5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
DIN 2632(जर्मनी मानक) |
सामग्री: |
टाइटेनियम फ्लैंज |
ग्रेड: |
ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
दबाव दर: |
पीएन 10 |
आकार: |
डीएन10-1000 |
सील चेहरा: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रिया: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
तेल और गैस उद्योग, बिजली और ताप उद्योग, जल पाइपलाइन और आदि। |
उत्पाद मानक: |
DIN 2632(जर्मनी मानक) |
सामग्री: |
टाइटेनियम फ्लैंज |
ग्रेड: |
ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
दबाव दर: |
पीएन 10 |
आकार: |
डीएन10-1000 |
सील चेहरा: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रिया: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
तेल और गैस उद्योग, बिजली और ताप उद्योग, जल पाइपलाइन और आदि। |
टाइटेनियम वेल्ड नेक फ्लैंज डीआईएन 2632 पीएन 10 वेल्ड नेक रिवाइज्ड फेस ग्रेड 1 ग्रेड 2 ग्रेड 5 डब्ल्यूएन फ्लैंज रसायन/तेल और गैस उद्योग में

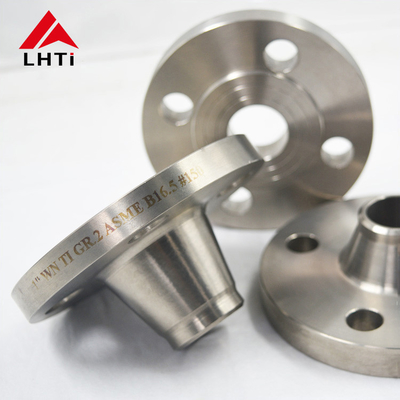

1. उत्पाद परिचय DIN2632 टाइटेनियम वेल्ड नेक फ्लैंज
DIN 2632 टाइटेनियम वेल्ड नेक फ्लैंग्सडीआईएन मानकों के अनुसार बनाया गया है, जिसमें पीएन10 दबाव रेटिंग है, जिसमें एक वेल्ड गर्दन डिजाइन है जो तनाव सांद्रता को कम करता है और प्रभावी गास्केट सील के लिए एक ऊंचा चेहरा है।टाइटेनियम के असाधारण संक्षारण प्रतिरोध और शक्ति-से-वजन अनुपात के कारण रासायनिक प्रसंस्करण और एयरोस्पेस जैसे उद्योगों में इन फ्लैंग्स का अत्यधिक मूल्य है।. उनकी उच्च प्रारंभिक लागत के बावजूद, वे दीर्घकालिक स्थायित्व और विश्वसनीयता प्रदान करते हैं। निर्माण के दौरान उचित हैंडलिंग टाइटैनियम की संदूषण के प्रति संवेदनशीलता के कारण आवश्यक है,मांग वाले अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करना.
हमारेटाइटेनियम के फ्लैंजवे गुणवत्ता और स्थायित्व के लिए सख्त उद्योग मानकों को पूरा सुनिश्चित करने के लिए कास्टिंग, फोर्जिंग और सटीक मशीनिंग सहित विभिन्न प्रक्रियाओं का उपयोग करके निर्मित होते हैं। अनुकूलित आकारों में उपलब्ध हैं,इन flanges पाइपलाइन प्रणालियों और उपकरणों पर आसान स्थापना प्रदान करते हैं, एक सुरक्षित और लीक मुक्त कनेक्शन की गारंटी देता है।
विशेष रूप से इंजीनियरिंग परिशुद्धता के उच्चतम मानकों को बनाए रखने के लिए डिज़ाइन किया गया, हमारे टाइटेनियम धागा फ्लैंग्स प्रदर्शन में उत्कृष्ट हैं।वे जंग का प्रभावी ढंग से विरोध करने और उच्च तापमान और दबाव का सामना करने के लिए इंजीनियर हैं, जो उन्हें मांग वाले वातावरण के लिए असाधारण रूप से उपयुक्त बनाता है।
सुरक्षित परिवहन सुनिश्चित करना हमारे लिए सर्वोपरि है, यही कारण है कि हम सावधानीपूर्वक अपने टाइटेनियम फ्लैंग्स को मजबूत लकड़ी के मामलों और पैलेटों में पैक करते हैं।यह पैकेजिंग न केवल परिवहन के दौरान फ्लैंग्स की सुरक्षा करती है बल्कि आगमन पर आसान हैंडलिंग और स्थापना की सुविधा भी देती है.
हमारेटाइटेनियम के फ्लैंजपाइपलाइन, पेट्रोलियम और रसायन जैसे विभिन्न उद्योगों में अनुप्रयोगों को खोजने के लिए। वे पाइप, वाल्व और अन्य उपकरणों के बीच सुरक्षित और लीक मुक्त कनेक्शन स्थापित करने के लिए इंजीनियर हैं।टाइटेनियम की अंतर्निहित स्थायित्व इन उद्योगों में प्रचलित कठोर परिस्थितियों का सामना करने के लिए इन flanges सुनिश्चित करता है, विश्वसनीय, दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
अंत में, हमारेटाइटेनियम वेल्ड नेक फ्लैंग्सपाइपलाइन, पेट्रोलियम और रासायनिक उद्योग की आवश्यकताओं के लिए अंतिम समाधान हैं।वे एक मजबूत प्रदान करते हैंहमारे उत्पादों को परिभाषित करने वाली विश्वसनीयता और स्थायित्व का अनुभव करने के लिए आज ही अपने टाइटेनियम फ्लैंग्स का ऑर्डर करें।

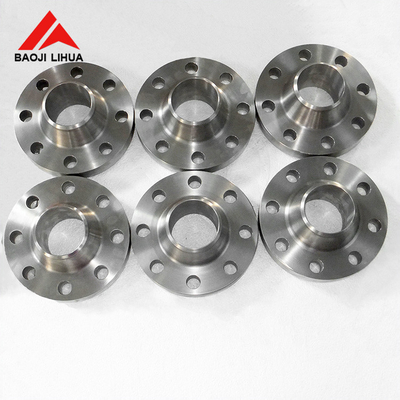

2. ग्रेड 2 और ग्रेड 5 DIN 2632 टाइटेनियम वेल्ड नेक फ्लैंज
3.DIN2632 PN10 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश
| पाइप | फ्लैंज | गर्दन | उठा हुआ चेहरा | स्क्रू | वजन | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 Kg/dm3) | ||||||||||||||||
| रेटेड | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | छेद | धागा | d2 | किलो | |
| व्यास | आईएसओ श्रृंखला | डीआईएन श्रृंखला | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | एम 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | एम 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | एम 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | एम 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | एम 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | एम 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | एम 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | एम 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | एम 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | एम 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | एम 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 8 | एम 20 | 22 | 11,3 |
| 250 | - | 267 | 395 | 26 | 350 | 68 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | एम 20 | 22 | 14,7 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 445 | 26 | 400 | 68 | 344 | 7,1 | 12 | 16 | 370 | 4 | 12 | एम 20 | 22 | 17,4 |
| 350 | 355,6 | - | 505 | 26 | 460 | 68 | 385 | 7,1 | 12 | 16 | 430 | 4 | 16 | एम 20 | 22 | 23,6 |
| - | 368 | 21,6 | ||||||||||||||
| 400 | 406,4 | - | 565 | 26 | 515 | 72 | 440 | 7,1 | 12 | 16 | 482 | 4 | 16 | एम 24 | 26 | 28,6 |
| - | 419 | 26,2 | ||||||||||||||
| (450) | 457 | - | 615 | 28 | 565 | 72 | 488 | 7,1 | 12 | 16 | 532 | 4 | 20 | एम 24 | 26 | 31,5 |
| 500 | 508 | - | 670 | 28 | 620 | 75 | 542 | 7,1 | 12 | 16 | 585 | 4 | 20 | एम 24 | 26 | 38,1 |
| 600 | 610 | - | 780 | 28 | 725 | 80 | 642 | 7,1 | 12 | 18 | 685 | 5 | 20 | एम 27 | 30 | 44,6 |
| 700 | 711 | - | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | एम 27 | 30 | 62,4 |
| 800 | 813 | - | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | एम 30 | 33 | 84,1 |
| 900 | 914 | - | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | एम 30 | 33 | 98,5 |
| 1000 | 1016 | - | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | एम 33 | 36 | 115 |
4हम अनुप्रयोगों में टाइटेनियम वेल्ड नेक फ्लैंग्स क्यों चुनते हैं?
5.टाइटेनियम वेल्ड नेक फ्लैंज के मानक
AFNOR NF E29-200-1: टाइटेनियम के फ्लैंग्स सहित फ्लैंग्स के लिए फ्रांसीसी मानक।
एएसएमई एएनएसआई बी165: अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए मानक। यह उत्तरी अमेरिका और अंतरराष्ट्रीय स्तर पर इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स को कवर करता है।
AWWA C207: वाटर वर्क्स सेवा के लिए स्टील पाइप फ्लैंग्स के लिए अमेरिकन वाटर वर्क्स एसोसिएशन (AWWA) मानक, जिसमें पानी उपचार अनुप्रयोगों में इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स शामिल हैं।
बीएस1560, बीएस 4504, बीएस 10: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स और बोल्टिंग के लिए ब्रिटिश मानक।
आईएसओ 7005-1: टाइटेनियम फ्लैंग्स सहित धातु फ्लैंग्स के लिए अंतर्राष्ट्रीय मानक संगठन (आईएसओ) मानक।
एमएसएस एसपी 44: वाल्व और फिटिंग उद्योग के मानक के निर्माता मानकीकरण सोसाइटी (एमएसएस) स्टील पाइपलाइन फ्लैंग्स के लिए। इसमें टाइटेनियम फ्लैंग्स शामिल हैं।
AS2129: टाइटेनियम फ्लैंज सहित फ्लैंज के लिए ऑस्ट्रेलियाई मानक।
सीएसए Z245.12: टाइटेनियम सामग्रियों सहित स्टील पाइप फ्लैंग्स के लिए कनाडाई मानक।
DIN2573, DIN2576, DIN2501, DIN2502: विभिन्न प्रकार और आयामों के टाइटेनियम फ्लैंग्स को कवर करने वाले फ्लैंग्स के लिए जर्मन मानक (DIN) ।
EN1092-1, EN1759-1: टाइटैनियम फ्लैंग्स सहित फ्लैंग्स के लिए यूरोपीय मानक (EN)
JIS B2220: टाइटेनियम पाइपों सहित स्टील पाइपों के लिए जापानी औद्योगिक मानक (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स के लिए इतालवी मानक (UNI)
6. DIN 2632 टाइटेनियम वेल्ड नेक फ्लैंज के अनुप्रयोग
