उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: टाइटेनियम वेल्ड नेक फ्लैंज
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1-5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
जर्मनी मानक DIN 2631 |
सामग्री: |
टाइटेनियम मिश्र धातु |
ग्रेड: |
ग्रेड1, ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12, ग्रेड23 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
दबाव रेटिंग: |
पीएन 6 |
आकार: |
डीएन10-1000 |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रियाओं: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
नलसाजी, एचवीएसी और सामान्य औद्योगिक पाइप प्रणाली |
उत्पाद मानक: |
जर्मनी मानक DIN 2631 |
सामग्री: |
टाइटेनियम मिश्र धातु |
ग्रेड: |
ग्रेड1, ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12, ग्रेड23 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
दबाव रेटिंग: |
पीएन 6 |
आकार: |
डीएन10-1000 |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रियाओं: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
नलसाजी, एचवीएसी और सामान्य औद्योगिक पाइप प्रणाली |

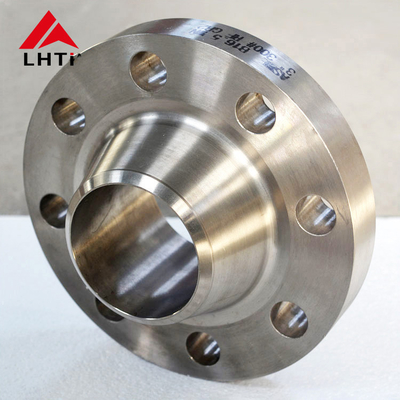

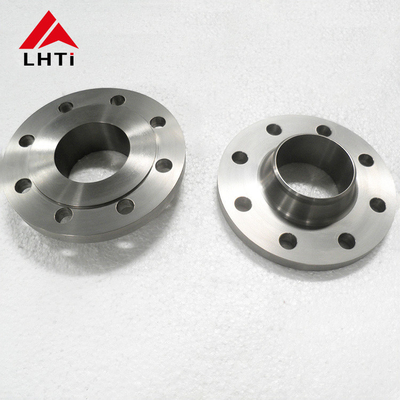

डीआईएन 2631 आरएफ डब्ल्यूएन टाइटेनियम वेल्ड नेक फ्लैंज Gr2 Gr5 Gr12 WNRF फ्लैंज उठाया चेहरा PN6 औद्योगिक प्रणालियों के लिए
1. उत्पाद का परिचय DIN2631 टाइटेनियम वेल्ड नेक फ्लैंज
दDIN 2631 PN6 टाइटेनियम वेल्ड नेक फ्लैंजजर्मन डीआईएन मानकों के अनुसार डिजाइन किया गया एक विशिष्ट प्रकार का फ्लैंज है.डीआईएन 2631 वेल्ड नेक फ्लैंग्स के आयाम, सामग्री विनिर्देश और तकनीकी आवश्यकताओं को निर्दिष्ट करता है।PN6 पदनाम दबाव रेटिंग को संदर्भित करता है, जो इस मामले में PN6 (6 bar या लगभग 90 psi) है।
सामग्रीः
डिजाइन विशेषताएंः
आयाम और विनिर्देश:
हमारेटाइटेनियम के फ्लैंजवे गुणवत्ता और स्थायित्व के लिए सख्त उद्योग मानकों को पूरा सुनिश्चित करने के लिए कास्टिंग, फोर्जिंग और सटीक मशीनिंग सहित विभिन्न प्रक्रियाओं का उपयोग करके निर्मित होते हैं। अनुकूलित आकारों में उपलब्ध हैं,इन flanges पाइपलाइन प्रणालियों और उपकरणों पर आसान स्थापना प्रदान करते हैं, एक सुरक्षित और लीक मुक्त कनेक्शन की गारंटी देता है।
विशेष रूप से इंजीनियरिंग परिशुद्धता के उच्चतम मानकों को बनाए रखने के लिए डिज़ाइन किया गया, हमारे टाइटेनियम धागा फ्लैंग्स प्रदर्शन में उत्कृष्ट हैं।वे जंग का प्रभावी ढंग से विरोध करने और उच्च तापमान और दबाव का सामना करने के लिए इंजीनियर हैं, जो उन्हें मांग वाले वातावरण के लिए असाधारण रूप से उपयुक्त बनाता है।
सुरक्षित परिवहन सुनिश्चित करना हमारे लिए सर्वोपरि है, यही कारण है कि हम सावधानीपूर्वक अपने टाइटेनियम फ्लैंग्स को मजबूत लकड़ी के मामलों और पैलेटों में पैक करते हैं।यह पैकेजिंग न केवल परिवहन के दौरान फ्लैंग्स की सुरक्षा करती है बल्कि आगमन पर आसान हैंडलिंग और स्थापना की सुविधा भी देती है.
हमारेटाइटेनियम के फ्लैंजपाइपलाइन, पेट्रोलियम और रसायन जैसे विभिन्न उद्योगों में अनुप्रयोगों को खोजने के लिए। वे पाइप, वाल्व और अन्य उपकरणों के बीच सुरक्षित और लीक मुक्त कनेक्शन स्थापित करने के लिए इंजीनियर हैं।टाइटेनियम की अंतर्निहित स्थायित्व इन उद्योगों में प्रचलित कठोर परिस्थितियों का सामना करने के लिए इन flanges सुनिश्चित करता है, विश्वसनीय, दीर्घकालिक प्रदर्शन सुनिश्चित करता है।
अंत में, हमारेटाइटेनियम वेल्ड नेक फ्लैंग्सपाइपलाइन, पेट्रोलियम और रासायनिक उद्योग की आवश्यकताओं के लिए अंतिम समाधान हैं।वे एक मजबूत प्रदान करते हैंहमारे उत्पादों को परिभाषित करने वाली विश्वसनीयता और स्थायित्व का अनुभव करने के लिए आज ही अपने टाइटेनियम फ्लैंग्स का ऑर्डर करें।
2डीआईएन 2631 टाइटेनियम वेल्ड नेक फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जिससे इसे उच्च फ्रैक्चर कठोरता और बेहतर डक्टिलिटी के लिए पसंद किया जाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.DIN2631 PN6 टाइटेनियम वेल्ड नेक फ्लैंज के लिए विनिर्देश
| पाइप | फ्लैंज | गर्दन | उठा हुआ चेहरा | स्क्रू | वजन | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 Kg/dm3) | ||||||||||||||||
| रेटेड | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | छेद | धागा | d2 | किलो | |
| व्यास | आईएसओ श्रृंखला | डीआईएन श्रृंखला | ||||||||||||||
| 15 | - | 20 | 80 | 12 | 55 | 30 | 28 | 2 | 4 | 6 | 40 | 2 | 4 | एम 10 | 11 | 0,392 |
| 21,3 | - | 30 | ||||||||||||||
| 20 | - | 25 | 90 | 14 | 65 | 32 | 35 | 2,3 | 4 | 6 | 50 | 2 | 4 | एम 10 | 11 | 0,592 |
| 26,9 | - | 38 | ||||||||||||||
| 25 | - | 30 | 100 | 14 | 75 | 35 | 40 | 2,6 | 4 | 6 | 60 | 2 | 4 | एम 10 | 11 | 0,747 |
| 33,7 | - | 42 | ||||||||||||||
| 32 | - | 38 | 120 | 14 | 90 | 35 | 50 | 2,6 | 6 | 6 | 70 | 2 | 4 | एम 12 | 14 | 1,05 |
| 42,4 | - | 55 | ||||||||||||||
| 40 | - | 44,5 | 130 | 14 | 100 | 38 | 58 | 2,6 | 6 | 7 | 80 | 3 | 4 | एम 12 | 14 | 1,18 |
| 48,3 | - | 62 | ||||||||||||||
| 50 | - | 57 | 140 | 14 | 110 | 38 | 70 | 2,9 | 6 | 8 | 90 | 3 | 4 | एम 12 | 14 | 1,34 |
| 60,3 | - | 74 | ||||||||||||||
| 65 | 76,1 | - | 160 | 14 | 130 | 38 | 88 | 2,9 | 6 | 9 | 110 | 3 | 4 | एम 12 | 14 | 1,67 |
| 80 | 88,9 | - | 190 | 16 | 150 | 42 | 102 | 3,2 | 8 | 10 | 128 | 3 | 4 | एम 16 | 18 | 2,71 |
| 100 | - | 108 | 210 | 16 | 170 | 45 | 122 | 3,6 | 8 | 10 | 148 | 3 | 4 | एम 16 | 18 | 3,24 |
| 114,3 | 130 | |||||||||||||||
| 125 | - | 133 | 240 | 18 | 200 | 48 | 148 | 4 | 8 | 10 | 178 | 3 | 8 | एम 16 | 18 | 4,49 |
| 139,7 | - | 155 | ||||||||||||||
| 150 | - | 159 | 265 | 18 | 225 | 48 | 172 | 4,5 | 10 | 12 | 202 | 3 | 8 | एम 16 | 18 | 5,15 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 320 | 20 | 280 | 55 | 236 | 5,9 | 10 | 15 | 258 | 3 | 8 | एम 16 | 18 | 7,78 |
| 250 | - | 267 | 375 | 22 | 335 | 60 | 282 | 6,3 | 12 | 15 | 312 | 3 | 12 | एम 16 | 18 | 10,8 |
| 273 | - | 290 | ||||||||||||||
| 300 | 323,9 | - | 440 | 22 | 395 | 62 | 342 | 7,1 | 15 | 15 | 365 | 4 | 12 | एम 20 | 22 | 14 |
| 350 | 355,6 | - | 490 | 22 | 445 | 62 | 385 | 7,1 | 12 | 15 | 415 | 4 | 12 | एम 20 | 22 | 18,5 |
| - | 368 | 16,7 | ||||||||||||||
| 400 | 406,4 | - | 540 | 22 | 495 | 65 | 438 | 7,1 | 12 | 15 | 465 | 4 | 16 | एम 20 | 22 | 21,2 |
| - | 419 | 19 | ||||||||||||||
| 500 | 508 | - | 645 | 24 | 600 | 68 | 538 | 7,1 | 12 | 15 | 570 | 4 | 20 | एम 20 | 22 | 28,6 |
| 600 | 610 | - | 755 | 24 | 705 | 70 | 640 | 7,1 | 12 | 16 | 670 | 5 | 20 | एम 24 | 26 | 31,5 |
| 700 | 711 | - | 860 | 24 | 810 | 70 | 740 | 7,1 | 12 | 16 | 775 | 5 | 24 | एम 24 | 26 | 37,4 |
| 800 | 813 | - | 975 | 24 | 920 | 70 | 842 | 7,1 | 12 | 16 | 880 | 5 | 24 | एम 27 | 30 | 46,1 |
| 900 | 914 | - | 1075 | 26 | 1020 | 70 | 942 | 7,1 | 12 | 16 | 980 | 5 | 24 | एम 27 | 30 | 55,6 |
| 1000 | 1016 | - | 1175 | 26 | 1120 | 70 | 1045 | 7,1 | 16 | 16 | 1080 | 5 | 28 | एम 27 | 30 | 61,9 |
4हम अनुप्रयोगों में टाइटेनियम वेल्ड नेक फ्लैंग्स क्यों चुनते हैं?
5. टाइटेनियम वेल्ड नेक फ्लैंग्स के विभिन्न चेहरे प्रकारः
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लेन्ज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज सामना प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
6DIN 2631 टाइटेनियम वेल्ड नेक फ्लैंज के अनुप्रयोग
