उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी, चीन
ब्रांड नाम: LHTi
प्रमाणन: ISO9001, TUV etc.
मॉडल संख्या: टाइटेनियम प्लेट निकला हुआ किनारा
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1-5 टुकड़े
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: प्लाईवुड केस या फूस आदि।
प्रसव के समय: 3-15 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
उत्पाद मानक: |
DIN 2503 जर्मनी मानक |
सामग्री: |
टाइटेनियम मिश्र धातु |
ग्रेड: |
ग्रेड1, ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12, ग्रेड23 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
दबाव रेटिंग: |
पीएन 40 |
आकार: |
डीएन10-1000 |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रियाओं: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
नलसाजी, एचवीएसी और सामान्य औद्योगिक पाइप प्रणाली |
उत्पाद मानक: |
DIN 2503 जर्मनी मानक |
सामग्री: |
टाइटेनियम मिश्र धातु |
ग्रेड: |
ग्रेड1, ग्रेड2, ग्रेड5, ग्रेड7, ग्रेड12, ग्रेड23 |
विशेषताएं: |
उच्च शक्ति, संक्षारण प्रतिरोध, आदि। |
दबाव रेटिंग: |
पीएन 40 |
आकार: |
डीएन10-1000 |
चेहरे के प्रकार: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
प्रक्रियाओं: |
कास्टिंग, फोर्जिंग, मशीनिंग, आदि। |
सतह उपचार: |
पॉलिशिंग, सैंडब्लास्टिंग, एनोडाइजिंग, आदि। |
आवेदन: |
नलसाजी, एचवीएसी और सामान्य औद्योगिक पाइप प्रणाली |
टाइटेनियम ब्लाइंड प्लेट फ्लैंज DIN 2503 PN 40 खाली फ्लैंज प्लेट Gr1 Gr2 Gr5 Gr7 पाइप प्लेट फ्लैंज वेल्डिंग के लिए PLRF औद्योगिक अनुप्रयोगों के लिए

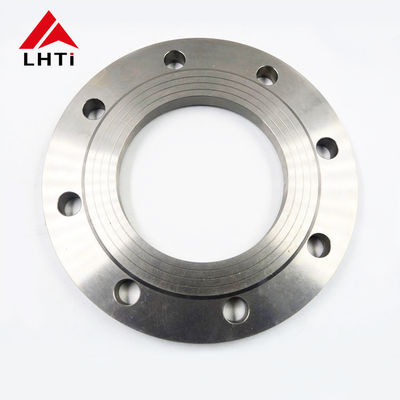

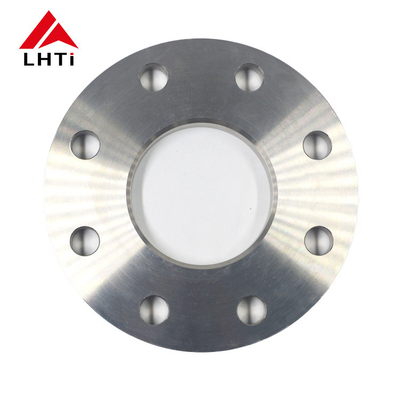

1. उत्पाद परिचय DIN2503 टाइटेनियम प्लेट फ्लैंज
प्लेट फ्लैंग्सएक प्रकार का फ्लैंज है जो सपाट, गोलाकार है, और आमतौर पर कार्बन स्टील, स्टेनलेस स्टील, या टाइटेनियम जैसी सामग्रियों से बना होता है। वे आमतौर पर पाइपिंग सिस्टम, वाल्व,या दबाव वाहिकाओं के उद्घाटनप्लेट फ्लैंज की कुछ प्रमुख विशेषताएं और उपयोग इस प्रकार हैंः
प्लेट फ्लैंग्सएक सपाट, गोलाकार आकार के बिना एक उठाया चेहरे या protrusions है। यह उन्हें आसान संरेखित करने के लिए और अनुप्रयोगों जहां सील एक पूर्ण चेहरे गास्केट का उपयोग करके प्राप्त किया जाता है के लिए उपयुक्त बनाता है।वे आवेदन के दबाव आवश्यकताओं के आधार पर विभिन्न मोटाई में आते हैं. मोटी प्लेट फ्लैंज उच्च दबावों को संभाल सकते हैं। प्लेट फ्लैंज मानक आयामों जैसे बाहरी व्यास (OD), आंतरिक व्यास (ID), बोल्ट सर्कल व्यास (BCD),और बोल्ट छेद की संख्याये आयाम उद्योग मानकों जैसे ASME B16.5 या DIN मानकों के अनुरूप हैं।
डीआईएन 2503यह एक जर्मन मानक है जो एक उच्च चेहरे के साथ प्लेट फ्लैंग्स (स्लिप-ऑन फ्लैंग्स) के आयामों, सामग्रियों और तकनीकी आवश्यकताओं को निर्दिष्ट करता है।
मानक: डीआईएन 2503
डिजाइन और आयाम:
दबाव रेटिंग्सः
अनुप्रयोग:
2डीआईएन 2503 टाइटेनियम प्लेट फ्लैंज के ग्रेड
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जिससे इसे उच्च फ्रैक्चर कठोरता और बेहतर डक्टिलिटी के लिए पसंद किया जाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.DIN2503 PN40 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| पाइप का नाममात्र आकार | व्यास | फ्लैंज डाय | फ्लैंज आई.डी. | फ्लैंग्स का थक | बोल्ट सर्किल का दीया | संख्या | बोल्ट छेद का चित्र | वजन |
|---|---|---|---|---|---|---|---|---|
| डीएन | पाइप | D | डी5 | बी | क | छिद्र | डी2 | किलो |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4हम अनुप्रयोगों में टाइटेनियम प्लेट फ्लैंग्स क्यों चुनते हैं?
टाइटेनियम प्लेट फ्लैंग्सविभिन्न उद्योगों में मुख्य रूप से उनके अद्वितीय गुणों और लाभों के कारण चुने जाते हैं जो उन्हें विशिष्ट अनुप्रयोगों के लिए उपयुक्त बनाते हैं जहां अन्य सामग्री प्रभावी रूप से प्रदर्शन नहीं कर सकती हैं।
टाइटेनियम में उच्च शक्ति-से-वजन अनुपात होता है, जिससे यह स्टेनलेस स्टील या एल्यूमीनियम मिश्र धातुओं जैसे कई अन्य धातुओं की तुलना में काफी मजबूत होता है जबकि यह बहुत हल्का होता है।यह गुण एयरोस्पेस में महत्वपूर्ण है, समुद्री और ऑटोमोबाइल उद्योग जहां वजन की बचत महत्वपूर्ण है।
टाइटेनियम जैव संगत और गैर विषैले है, जिससे यह चिकित्सा प्रत्यारोपण जैसे कि ऑर्थोपेडिक प्रत्यारोपण और सर्जिकल उपकरणों के लिए आदर्श है।यह मानव शरीर के साथ अच्छी तरह से एकीकृत होता है और प्रतिकूल प्रतिक्रियाओं के जोखिम को कम करता है.
टाइटेनियम उच्च तापमान पर अपने यांत्रिक गुणों को बरकरार रखता है, जिससे यह उन अनुप्रयोगों के लिए उपयुक्त है जहां थर्मल स्थिरता की आवश्यकता होती है।इसमें उच्च ताप से संबंधित वायु अंतरिक्ष घटक और औद्योगिक प्रक्रियाएं शामिल हैं।.
टाइटेनियम में थर्मल विस्तार का एक कम गुणांक होता है, जो स्टेनलेस स्टील के समान होता है। यह गुण विभिन्न तापमान स्थितियों में आयामी स्थिरता बनाए रखने में मदद करता है,महत्वपूर्ण अनुप्रयोगों में विश्वसनीयता सुनिश्चित करना.
टाइटेनियम कठोर परिचालन स्थितियों में भी अपने स्थायित्व और लंबे सेवा जीवन के लिए जाना जाता है।अन्य सामग्रियों की तुलना में इसकी उच्च प्रारंभिक लागत के बावजूद.
टाइटेनियम प्लेट फ्लैंग्स को उन उद्योगों में पसंद किया जाता है जहां उनके गुणों का अद्वितीय संयोजन आवश्यक है, जैसे एयरोस्पेस, रासायनिक प्रसंस्करण, निर्जलीकरण संयंत्र और अपतटीय तेल रिग।
5टाइटेनियम प्लेट फ्लैंग्स के विभिन्न प्रकार के चेहरे:
डिजाइनः
लाभः
अनुप्रयोग:
डिजाइनः
लाभः
अनुप्रयोग:
दबाव और सील आवश्यकताएंः उच्च दबाव अनुप्रयोगों के लिए उच्च चेहरे के फ्लैंग्स को प्राथमिकता दी जाती है जहां एक विश्वसनीय सील महत्वपूर्ण है।फ्लैट फेस फ्लेन्ज कम दबाव अनुप्रयोगों के लिए उपयुक्त हैं या जहां अंतरिक्ष की बाधाएं एक चिंता का विषय हैं.
गास्केट का चयनः गास्केट का चयन (जैसे कि अंगूठी प्रकार या पूर्ण चेहरे) फ्लैंज सामना प्रकार (आरएफ या एफएफ) और सील अखंडता के लिए आवेदन आवश्यकताओं पर निर्भर करता है।
6डीआईएन 2503 टाइटेनियम प्लेट फ्लैंज के अनुप्रयोग
