| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम प्लेट निकला हुआ किनारा |
| न्यूनतम आदेश मात्रा: | 1-5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

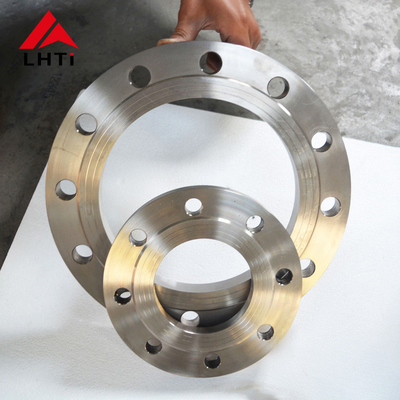

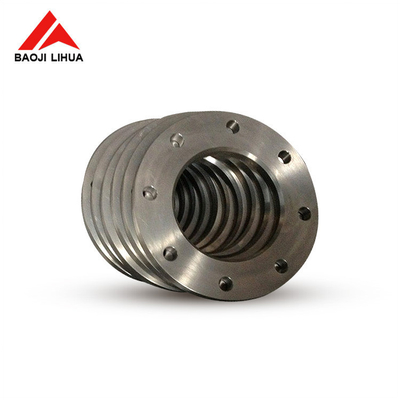

टाइटेनियम अंधा प्लेट फ्लैंज DIN 2502 Gr2 Gr5 PN16 पाइपलाइन सिस्टम के लिए वेल्डिंग PLFF PLRF के लिए प्लेट फ्लैंज
1. उत्पाद का परिचय DIN2502 टाइटेनियम प्लेट फ्लैंज
DIN2502 टाइटेनियम प्लेट फ्लैंग्सएक विशिष्ट प्रकार के टाइटेनियम फ्लैंज को संदर्भित करता है जो DIN (Deutsches Institut für Normung) मानकों का पालन करता है।डीआईएन मानक विभिन्न उद्योगों में संगतता सुनिश्चित करने के लिए उपयोग किए जाने वाले जर्मन तकनीकी मानक हैं, विनिमेयता और उत्पादों की गुणवत्ता।टाइटेनियम प्लेट फ्लैंग्सपाइप सिस्टम में पाइपों को अन्य पाइपों, उपकरणों या वाल्वों से जोड़ने के लिए उपयोग किया जाने वाला एक विशिष्ट प्रकार का फ्लैंज है।वे अपने फ्लैट डिजाइन के साथ कोई उठाई सील चेहरे और आम तौर पर मोटी संरचना अन्य प्रकार के flanges की तुलना में की विशेषता है, जो बोल्ट को लगाव और सील करने के लिए पर्याप्त शक्ति और कठोरता प्रदान करता है।
आयामः DIN 2502 टाइटेनियम प्लेट फ्लैंज आयामों पाइप और अन्य उपकरणों DIN विनिर्देशों का पालन के साथ संगतता सुनिश्चित करने के लिए मानकीकृत कर रहे हैं।बोल्ट सर्कल का व्यास, बोल्ट छेद का आकार, और मोटाई, जो नाममात्र आकार और दबाव रेटिंग (पीएन वर्ग) के आधार पर भिन्न होती है।
दबाव रेटिंगः विभिन्न दबाव वर्गों (PN 6, PN 10, PN 16, PN 25, PN 40) में उपलब्ध है, जो फ्लैंज के डिजाइन और सामग्री गुणों के आधार पर अधिकतम अनुमेय कार्य दबाव निर्धारित करते हैं.
स्थापना के दौरान,टाइटेनियम प्लेट फ्लैंग्सपाइप या उपकरण पोर्ट के साथ संरेखित हैं और बोल्टों का उपयोग करके सुरक्षित हैं जो फ्लैंज में छिद्रित छेद के माध्यम से पूर्व-स्थापित हैं।एक सील सुनिश्चित करने के लिए और प्रणाली संचालन के दौरान रिसाव को रोकने के लिए एक पूर्ण चेहरे गास्केट का उपयोग फ्लैंज की पूरी सतह को कवर करने के लिए किया जाता है.
2डीआईएन 2502 टाइटेनियम प्लेट फ्लैंज के ग्रेड
ग्रेड 2 और ग्रेड 5 दोनों टाइटेनियम के अपने अलग-अलग फायदे हैं और ताकत, संक्षारण प्रतिरोध और अन्य यांत्रिक गुणों के लिए विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर चुना जाता है।
3.DIN2502 PN16 टाइटेनियम प्लेट फ्लैंज के लिए विनिर्देश
| पाइप का नाममात्र आकार | व्यास | फ्लैंज डाय | फ्लैंज आई.डी. | फ्लैंग्स का थक | बोल्ट सर्किल का दीया | संख्या | बोल्ट छेद का चित्र | वजन |
|---|---|---|---|---|---|---|---|---|
| डीएन | पाइप | D | डी5 | बी | क | छिद्र | डी2 | किलो |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4टाइटेनियम प्लेट फ्लैंज के मानक
AFNOR NF E29-200-1: टाइटेनियम के फ्लैंग्स सहित फ्लैंग्स के लिए फ्रांसीसी मानक।
एएसएमई एएनएसआई बी165: अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (ASME) पाइप फ्लैंग्स और फ्लैंग फिटिंग के लिए मानक। यह उत्तरी अमेरिका और अंतरराष्ट्रीय स्तर पर इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स को कवर करता है।
AWWA C207: वाटर वर्क्स सेवा के लिए स्टील पाइप फ्लैंग्स के लिए अमेरिकन वाटर वर्क्स एसोसिएशन (AWWA) मानक, जिसमें पानी उपचार अनुप्रयोगों में इस्तेमाल किए जाने वाले टाइटेनियम फ्लैंग्स शामिल हैं।
बीएस1560, बीएस 4504, बीएस 10: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स और बोल्टिंग के लिए ब्रिटिश मानक।
आईएसओ 7005-1: टाइटेनियम फ्लैंग्स सहित धातु फ्लैंग्स के लिए अंतर्राष्ट्रीय मानक संगठन (आईएसओ) मानक।
एमएसएस एसपी 44: वाल्व और फिटिंग उद्योग के मानक के निर्माता मानकीकरण सोसाइटी (एमएसएस) स्टील पाइपलाइन फ्लैंग्स के लिए। इसमें टाइटेनियम फ्लैंग्स शामिल हैं।
AS2129: टाइटेनियम फ्लैंज सहित फ्लैंज के लिए ऑस्ट्रेलियाई मानक।
सीएसए Z245.12: टाइटेनियम सामग्रियों सहित स्टील पाइप फ्लैंग्स के लिए कनाडाई मानक।
DIN2573, DIN2576, DIN2501, DIN2502: विभिन्न प्रकार और आयामों के टाइटेनियम फ्लैंग्स को कवर करने वाले फ्लैंग्स के लिए जर्मन मानक (DIN) ।
EN1092-1, EN1759-1: टाइटैनियम फ्लैंग्स सहित फ्लैंग्स के लिए यूरोपीय मानक (EN)
JIS B2220: टाइटेनियम पाइपों सहित स्टील पाइपों के लिए जापानी औद्योगिक मानक (JIS)
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: टाइटेनियम सामग्री सहित पाइप फ्लैंग्स के लिए इतालवी मानक (UNI) ।
5डीआईएन 2502 टाइटेनियम प्लेट फ्लैंज के अनुप्रयोग
