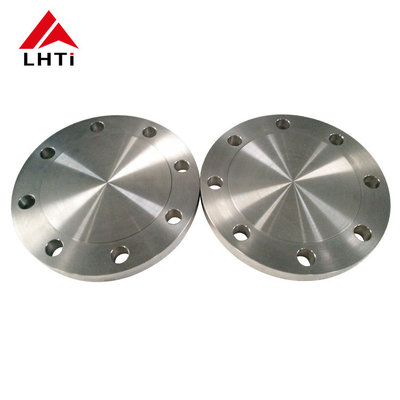

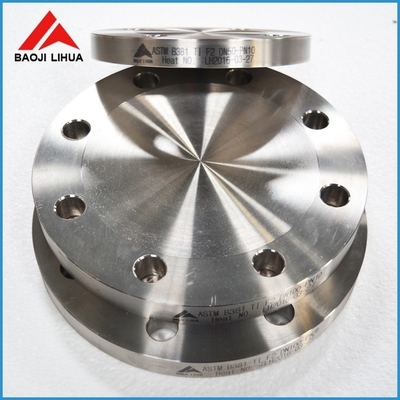

ब्लाइंड फ्लैंज BLRF फ्लैंज ग्रेड 2 टाइटेनियम खाली फ्लैंज उठाया चेहरा/फ्लैट चेहरा वर्ग 150 औद्योगिक अनुप्रयोगों के लिए

3. ASME B16.5 टाइटेनियम ब्लाइंड फ्लैंज ग्रेड

टाइटेनियम के अंधे फ्लैंग्सआमतौर पर पाइप सिस्टम में उपयोग किए जाते हैं क्योंकि उनकी ताकत, हल्के वजन और उत्कृष्ट संक्षारण प्रतिरोध। ये फ्लैंग्स विभिन्न ग्रेड में उपलब्ध हैं,प्रत्येक विशिष्ट अनुप्रयोगों और वातावरण के लिए अनुकूलित.

1. ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.

2.

3. ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.

4.

5. ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.

6.

7. ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।

8.

9. ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।

10.

11. ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जिससे इसे उच्च फ्रैक्चर कठोरता और बेहतर डक्टिलिटी के लिए पसंद किया जाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।

    • टाइटेनियमः टाइटेनियम में असाधारण संक्षारण प्रतिरोध होता है, विशेष रूप से समुद्र के पानी, क्लोराइड और ऑक्सीकरण एसिड जैसे आक्रामक वातावरण में।यह एक सुरक्षात्मक ऑक्साइड परत बनाता है जो इसके संक्षारण प्रतिरोध को बढ़ाता है.
    • स्टेनलेस स्टीलः स्टेनलेस स्टील भी अच्छा संक्षारण प्रतिरोध प्रदान करता है, लेकिन टाइटेनियम की सीमा तक नहीं।यह संक्षारक वातावरण में बेहतर सुरक्षा के लिए अतिरिक्त कोटिंग या उपचार की आवश्यकता हो सकती है.
    • कार्बन स्टील: कार्बन स्टील जंग के प्रति अतिसंवेदनशील है, विशेष रूप से नम या अम्लीय परिस्थितियों में, और सुरक्षा के लिए कोटिंग या मिश्र धातुओं की आवश्यकता होती है।
    • इनकोनेलः इनकोनेल मिश्र धातु अत्यधिक तापमान और दबाव सहित चरम वातावरण में ऑक्सीकरण और संक्षारण के लिए उत्कृष्ट प्रतिरोध प्रदान करती है।

4टाइटेनियम फ्लैंग्स और अन्य सामग्रियों के बीच अंतर​

1. तापमान प्रतिरोधः

   • टाइटेनियम: टाइटेनियम में निम्न और उच्च तापमान दोनों पर उत्कृष्ट शक्ति प्रतिधारण है, जिससे यह क्रायोजेनिक अनुप्रयोगों के साथ-साथ 600 डिग्री सेल्सियस (1112 डिग्री फारेनहाइट) तक के उच्च तापमान वाले वातावरण के लिए उपयुक्त है।
   • स्टेनलेस स्टीलः स्टेनलेस स्टील अपने यांत्रिक गुणों को तापमान की एक विस्तृत श्रृंखला में बनाए रखता है, लेकिन टाइटेनियम की तुलना में उच्च तापमान पर इसकी ताकत काफी कम हो जाती है।
   • कार्बन स्टीलः कार्बन स्टील कम तापमान के अनुप्रयोगों के लिए उपयुक्त है और ऑक्सीकरण के कारण उच्च तापमान पर ताकत खो सकता है।
   • इनकोनेलः इनकोनेल मिश्र धातु उच्च तापमान पर अपने यांत्रिक गुणों को बनाए रखते हैं, उत्कृष्ट क्रिल और टूटने की ताकत प्रदान करते हैं।

2. निर्माण और वेल्डेबिलिटी:

   • टाइटेनियमः स्टेनलेस स्टील और कार्बन स्टील की तुलना में टाइटेनियम को मशीन और वेल्ड करना अधिक चुनौतीपूर्ण है।प्रदूषण को रोकने और गुणवत्ता वाले वेल्ड सुनिश्चित करने के लिए अक्सर विशेष उपकरणों और तकनीकों की आवश्यकता होती है.
   • स्टेनलेस स्टीलः टाइटेनियम की तुलना में स्टेनलेस स्टील का निर्माण और वेल्ड करना अपेक्षाकृत आसान है।
   • कार्बन स्टील: कार्बन स्टील का निर्माण और वेल्ड करना सरल है, जिससे यह निर्माण के मामले में अधिक लागत प्रभावी हो जाता है।
   • इनकोनेलः इनकोनेल मिश्र धातुओं को उनकी उच्च शक्ति और काम कठोरता विशेषताओं के कारण मशीन और वेल्ड करना मुश्किल हो सकता है, जिसके लिए कुशल श्रम और विशेष उपकरण की आवश्यकता होती है।

3. लागत पर विचार:

   • टाइटेनियमः टाइटेनियम आम तौर पर स्टेनलेस स्टील, कार्बन स्टील और इनकोनेल जैसे कुछ मिश्र धातुओं की तुलना में अधिक महंगा होता है क्योंकि इसकी प्रसंस्करण चुनौतियां और सीमित उपलब्धता होती है।
   • स्टेनलेस स्टील: स्टेनलेस स्टील लागत प्रभावी और व्यापक रूप से उपलब्ध है, जो विभिन्न प्रकार के अनुप्रयोगों के लिए उपयुक्त है।
   • कार्बन स्टीलः कार्बन स्टील आमतौर पर इन सामग्रियों में सबसे किफायती विकल्प है, जो इसे बड़े पैमाने पर औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाता है।
   • इनकोनेलः इनकोनेल मिश्र धातुएं अपनी जटिल संरचना और प्रसंस्करण आवश्यकताओं के कारण अधिक महंगी सामग्री में से हैं।
4.

5. लाभउद्योग में टाइटेनियम ब्लाइंड फ्लैंग्स

• जंग प्रतिरोध: विभिन्न आक्रामक वातावरणों में संक्षारण के प्रति उत्कृष्ट प्रतिरोध।
• शक्ति-से-वजन अनुपात: हल्के वजन के साथ ही मजबूती और स्थायित्व प्रदान करता है।
• उच्च तापमान प्रतिरोधःउच्च तापमान पर यांत्रिक गुणों को बनाए रखता है।
• जैव संगतताःगैर विषैले और जैव संगत, चिकित्सा और खाद्य प्रसंस्करण अनुप्रयोगों के लिए उपयुक्त।
• दीर्घायु:टिकाऊ और दीर्घकालिक प्रदर्शन, रखरखाव और प्रतिस्थापन लागत को कम करना।

6एएनएसआई बी16.5 टाइटेनियम ब्लाइंड फ्लैंज के अनुप्रयोग

• रासायनिक प्रसंस्करण:इसके बेहतर संक्षारण प्रतिरोध के कारण, टाइटेनियम अंधे फ्लैंग्स का उपयोग आमतौर पर रासायनिक प्रसंस्करण संयंत्रों में किया जाता है जहां संक्षारक रसायनों के संपर्क में आना प्रचलित है।
• समुद्री और अपतटीयसमुद्री वातावरण और अपतटीय प्लेटफार्मों के लिए आदर्श जहां समुद्री जल संक्षारण प्रतिरोध महत्वपूर्ण है।
• एयरोस्पेसउच्च तापमान और दबाव के प्रतिरोध और हल्के गुणों के लिए एयरोस्पेस अनुप्रयोगों में उपयोग किया जाता है।
• तेल और गैसःतेल और गैस उद्योगों के लिए उपयुक्त जहां पाइपलाइन प्रणालियों में उच्च शक्ति, संक्षारण प्रतिरोध और विश्वसनीयता की आवश्यकता होती है।
