| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम स्लिप ऑन फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1-5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

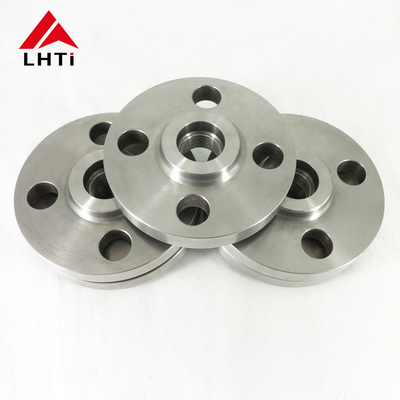

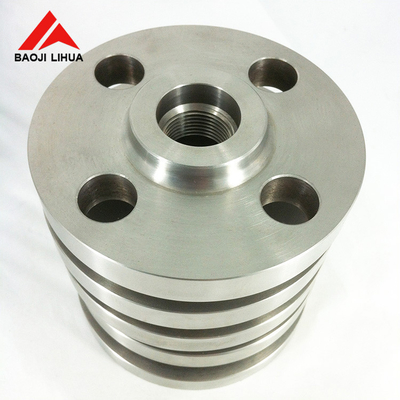

SO Flange Gr2 Gr12 ASME/ANSI B16.5 टाइटेनियम स्लिप ऑन Flange क्लास 300 SORF पानी उपचार उद्योग के लिए उठाया चेहरा
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
टाइटेनियम स्लिप-ऑन फ्लैंग्स,एएसएमई बी16.5 मानकों के अनुरूप और ग्रेड 2 टाइटेनियम मिश्र धातु से निर्मित, तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में ASME B16.5 ग्रेड 2 क्लास 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है।तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता बढ़ाने में उनके महत्व को उजागर करना.
तेल और गैस उद्योग पाइपलाइन प्रणालियों और उपकरणों की अखंडता बनाए रखने के लिए मजबूत और टिकाऊ घटकों पर बहुत अधिक निर्भर करता है।टाइटेनियम स्लिप-ऑन फ्लैंग्स को उनके असाधारण संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए पसंद किया जाता है, उन्हें अपतटीय प्लेटफार्मों, रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।और ASME B16 के प्रदर्शन विशेषताओं.5 ग्रेड 2 वर्ग 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के साथ उठाया चेहरा, तरल पदार्थ परिवहन, उच्च तापमान से संबंधित चुनौतियों से निपटने में उनकी भूमिका का विवरण,तेल और गैस संचालन में मिले आक्रामक मीडिया.
सामग्री और निर्माण:
कार्य और अनुप्रयोग:
लाभः
2ASME B16.5 टाइटेनियम स्लिप ऑन फ्लेंज ग्रेड 2 और ग्रेड 12
रचना:
टाइटेनियम ग्रेड 2:ग्रेड 2 टाइटेनियम एक व्यावसायिक रूप से शुद्ध टाइटेनियम (सीपी टाइटेनियम) मिश्र धातु है, जिसमें लगभग 99.2% टाइटेनियम होता है, जिसमें ऑक्सीजन, नाइट्रोजन, कार्बन और हाइड्रोजन के निशान होते हैं।यह अपने उत्कृष्ट संक्षारण प्रतिरोध के कारण सबसे व्यापक रूप से इस्तेमाल किया टाइटेनियम ग्रेड है, ढालने की क्षमता और वेल्डेबिलिटी।
टाइटेनियम ग्रेड 12:ग्रेड 12 टाइटेनियम एक मिश्र धातु ग्रेड है, जो मुख्य रूप से 0.3% मोलिब्डेनम और 0.8% निकल के साथ टाइटेनियम से बना है।यह मिश्र धातु अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध को बनाए रखते हुए ग्रेड 2 की तुलना में अपनी ताकत और कठोरता में वृद्धि करती है.
शक्ति और यांत्रिक गुण:
टाइटेनियम ग्रेड 2:ग्रेड 2 टाइटेनियम ग्रेड 12 जैसे मिश्र धातु ग्रेड की तुलना में अपेक्षाकृत कम शक्ति है। यह उत्कृष्ट लचीलापन और ढालना के साथ संयोजन में मध्यम शक्ति प्रदान करता है,इसे आसान निर्माण और संक्षारण प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाना.
टाइटेनियम ग्रेड 12:ग्रेड 12 टाइटेनियम में मोलिब्डेनम और निकेल के मिश्रण तत्वों के कारण ग्रेड 2 की तुलना में अधिक शक्ति होती है।यह बेहतर यांत्रिक गुणों और आक्रामक वातावरण में दरार जंग और तनाव जंग दरार के लिए बेहतर प्रतिरोध प्रदान करता है.
संक्षारण प्रतिरोध:
टाइटेनियम ग्रेड 2:ग्रेड 2 टाइटेनियम समुद्री जल और क्लोराइड सहित ऑक्सीकरण और हल्के कम करने वाले वातावरण में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है।यह व्यापक औद्योगिक अनुप्रयोगों के लिए उपयुक्त है जहां संक्षारण प्रतिरोध महत्वपूर्ण है.
टाइटेनियम ग्रेड 12:ग्रेड 12 टाइटेनियम ग्रेड 2 के समान अच्छा संक्षारण प्रतिरोध रखता है लेकिन इसकी मिश्र धातु संरचना के कारण अधिक आक्रामक रासायनिक वातावरण में बेहतर प्रतिरोध प्रदान करता है।यह विशेष रूप से रासायनिक प्रसंस्करण और समुद्री अनुप्रयोगों में उपयोगी बनाता है.
वेल्डेबिलिटी:
टाइटेनियम ग्रेड 2:ग्रेड 2 टाइटेनियम सामान्य वेल्डिंग तकनीकों जैसे टीआईजी (टंगस्टन इनर्ट गैस) वेल्डिंग और प्रतिरोध वेल्डिंग का उपयोग करके अत्यधिक वेल्डेबल है।यह वेल्डिंग के बाद अपने संक्षारण प्रतिरोध और यांत्रिक गुणों को बरकरार रखता है.
टाइटेनियम ग्रेड 12:ग्रेड 12 टाइटेनियम में अच्छी वेल्डेबिलिटी भी है, हालांकि वेल्डिंग के दौरान दूषित होने से बचने के लिए विशेष ध्यान देने की आवश्यकता है।उचित प्रक्रियाओं सुनिश्चित मिश्र धातु के गुण वेल्ड क्षेत्र में बनाए रखा जाता है.
3.ASME B16.5 वर्ग 300 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| ASME B16.5 वर्ग 300 टाइटेनियम स्लिप ऑन फ्लैंज | |||||||||
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
हब डाय, बेस पर। | उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
बोल्ट सर्कल का चित्र | उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | आधा | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
| एएनएसआई बी165 | टाइटेनियम फ्लैंग्स दबाव रेटिंग | ||||||
| तापमान °F | वर्ग 150 | वर्ग 300 | वर्ग 400 | वर्ग 600 | वर्ग 900 | वर्ग 1500 | वर्ग 2500 |
| -20 से 100 तक | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4. लाभउद्योग में टाइटेनियम स्लिप ऑन फ्लैन्ज
5. ANSI B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के अनुप्रयोग
