| ब्रांड नाम: | LHTi |
| मॉडल संख्या: | टाइटेनियम स्लिप ऑन फ्लैंज |
| न्यूनतम आदेश मात्रा: | 1-5 टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | प्रति माह 5000 पीसी |

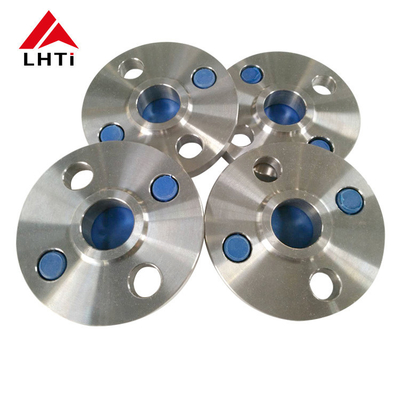

ASME B16.5 SO फ्लेंज ग्रेड 2 ग्रेड 12 क्लास 150 तेल और गैस उद्योग के लिए फ्लेंज पर टाइटनियम स्लिप
1. उत्पाद परिचय ASME B16.5 टाइटेनियम स्लिप ऑन फ्लैंज
टाइटेनियम स्लिप-ऑन फ्लैंग्स,एएसएमई बी16.5 मानकों के अनुरूप और ग्रेड 2 टाइटेनियम मिश्र धातु से निर्मित, तेल और गैस उद्योग में एक महत्वपूर्ण भूमिका निभाते हैं।इन ऊंचा चेहरे के साथ flanges उच्च दबाव और संक्षारक वातावरण के अधीन पाइपलाइनों और उपकरणों में सुरक्षित और लीक मुक्त कनेक्शन सुनिश्चित करने के लिए डिज़ाइन किया गया हैइस पेपर में ASME B16.5 ग्रेड 2 क्लास 150 टाइटेनियम स्लिप-ऑन फ्लैंग्स के विनिर्देशों, विशेषताओं और अनुप्रयोगों की जांच की गई है।तेल और गैस क्षेत्र में परिचालन दक्षता और विश्वसनीयता बढ़ाने में उनके महत्व को उजागर करना.
तेल और गैस उद्योग पाइपलाइन प्रणालियों और उपकरणों की अखंडता बनाए रखने के लिए मजबूत और टिकाऊ घटकों पर बहुत अधिक निर्भर करता है।टाइटेनियम स्लिप-ऑन फ्लैंग्स को उनके असाधारण संक्षारण प्रतिरोध और यांत्रिक गुणों के लिए पसंद किया जाता है, उन्हें अपतटीय प्लेटफार्मों, रिफाइनरियों और रासायनिक प्रसंस्करण संयंत्रों में मांग वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।और ASME B16 के प्रदर्शन विशेषताओं.5 ग्रेड 2 वर्ग 150 टाइटानियम स्लिप-ऑन फ्लैंग्स के साथ उठाया चेहरा, तरल पदार्थ परिवहन, उच्च तापमान से संबंधित चुनौतियों से निपटने में उनकी भूमिका का विवरण,तेल और गैस संचालन में मिले आक्रामक मीडिया.
सामग्री और निर्माण:
कार्य और अनुप्रयोग:
लाभः
2. ASME B16.5 टाइटेनियम स्लिप ऑन फ्लेन्ज ग्रेड
टाइटेनियम के अंधे फ्लैंग्सआमतौर पर पाइप सिस्टम में उपयोग किए जाते हैं क्योंकि उनकी ताकत, हल्के वजन और उत्कृष्ट संक्षारण प्रतिरोध। ये फ्लैंग्स विभिन्न ग्रेड में उपलब्ध हैं,प्रत्येक विशिष्ट अनुप्रयोगों और वातावरण के लिए अनुकूलित.
ग्रेड 1 टाइटेनियम:अपनी उच्च लचीलापन के लिए जाना जाता है, ग्रेड 1 टाइटेनियम सभी वाणिज्यिक रूप से शुद्ध टाइटेनियम ग्रेड में सबसे नरम और सबसे अधिक आकार है।यह मुख्य रूप से अनुप्रयोगों में उपयोग किया जाता है जो रासायनिक प्रसंस्करण उद्योग जैसे वातावरण में बेहतर संक्षारण प्रतिरोध की आवश्यकता होती है.
ग्रेड 2 टाइटेनियम:यह सबसे व्यापक रूप से उपयोग किया जाने वाला टाइटेनियम ग्रेड है। यह उत्कृष्ट संक्षारण प्रतिरोध के साथ ताकत और लचीलापन के बीच एक अच्छा संतुलन प्रदान करता है। यह अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग किया जाता है,पाइप सिस्टम के लिए फ्लैंग्स सहित.
ग्रेड 5 टाइटेनियम (Ti 6Al-4V):यह एक मिश्र धातु ग्रेड है और सभी टाइटेनियम मिश्र धातुओं में सबसे अधिक उपयोग किया जाता है। यह शुद्ध टाइटेनियम ग्रेड की तुलना में फ्लैंग्स की ताकत को काफी बढ़ाता है।ग्रेड 5 टाइटेनियम का उपयोग उच्च शक्ति अनुप्रयोगों में किया जाता है जहां गर्मी और संक्षारण प्रतिरोध दोनों की आवश्यकता होती है.
ग्रेड 7 टाइटेनियम:उत्कृष्ट वेल्डेबिलिटी और विनिर्माण क्षमता के साथ, इस ग्रेड में संक्षारण प्रतिरोध को बढ़ाने के लिए पल्लाडियम शामिल है, विशेष रूप से कम करने वाले एसिड और गर्म हाइड्रोक्लोराइड में स्थानीय हमले के खिलाफ।
ग्रेड 12 टाइटेनियम:यह ग्रेड अन्य व्यावसायिक रूप से शुद्ध ग्रेड की तुलना में बेहतर गर्मी प्रतिरोध और शक्ति प्रदान करता है। यह अच्छी वेल्डेबिलिटी और संक्षारण प्रतिरोध भी बनाए रखता है।
ग्रेड 23 टाइटेनियम (Ti 6Al-4V ELI):यह ग्रेड ग्रेड 5 के समान है, लेकिन इसमें अतिरिक्त कम इंटरस्टिशियल (ELI) हैं, जिससे इसे उच्च फ्रैक्चर कठोरता और बेहतर डक्टिलिटी के लिए पसंद किया जाता है।यह अक्सर चिकित्सा अनुप्रयोगों में प्रयोग किया जाता है और यह भी महत्वपूर्ण में flanges के लिए उपयुक्त है, उच्च अंत अनुप्रयोगों।
3.एएसएमई बी16.5 वर्ग 150 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| ASME B16.5 वर्ग 150 टाइटेनियम फ्लैंज पर स्लिप | |||||||||
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
हब डाय, बेस पर। | उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
बोल्ट सर्कल का चित्र | उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | आधा | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | आधा | 1-1/2 | 1-11/16 | 4 | आधा | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | आधा | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | आधा | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | आधा | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | ३-९-१६ | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | ९-२ | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | ९-११-१६ | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | १४-४ | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | २३-१/२ | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | १९-७-८ | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | २७-१/२ | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | २९-१/२ | 24.25 | 3-1/4 |
4. लाभउद्योग में टाइटेनियम स्लिप ऑन फ्लैन्ज
5. ANSI B16.5 टाइटेनियम स्लिप ऑन फ्लैंज के अनुप्रयोग
6टाइटेनियम स्लिप ऑन फ्लैंज के पैकेज
