उत्पाद विवरण
उत्पत्ति के प्लेस: चीन, शानक्सी, बाओजी (चीन की टाइटेनियम घाटी)
ब्रांड नाम: LHTi
प्रमाणन: ISO9001:2015
मॉडल संख्या: डब्ल्यूएन
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 पीसी
मूल्य: $35-258 / pc
पैकेजिंग विवरण: मानक निर्यात पैकिंग: फोम और ईपीई के अंदर और प्लाईवुड मामले की रक्षा करना।
प्रसव के समय: 10-15 दिन
भुगतान शर्तें: एल/सी, टी/टी, डी/पी, डी/ए, वेस्टर्न यूनियन
आपूर्ति की क्षमता: प्रति माह 100000 पीसी
सामग्री: |
टाइटेनियम Gr2 Gr5 Gr7 |
प्रकार: |
WN (वेल्ड गर्दन निकला हुआ किनारा) |
मानक: |
एएसएमई/एएसटीएम बी16.5 |
आकार: |
1/2''~80" |
कक्षा: |
कक्षा 150 वर्ग 300 वर्ग 600 वर्ग 900 वर्ग 1500 |
गुणवत्ता परीक्षण: |
केन्द्र शासित प्रदेशों, पीटी आदि |
एमओक्यू: |
1 पीसी |
थर्ड पार्टी टेस्ट: |
टीयूवी, एसजीएस, बीवी आदि। |
उत्पाद का नाम: |
सीएनसी मशीन UNS R50400 UNS R56400 F2 टाइटेनियम निकला हुआ किनारा ब्लाइंड निकला हुआ किनारा |
सामग्री: |
टाइटेनियम Gr2 Gr5 Gr7 |
प्रकार: |
WN (वेल्ड गर्दन निकला हुआ किनारा) |
मानक: |
एएसएमई/एएसटीएम बी16.5 |
आकार: |
1/2''~80" |
कक्षा: |
कक्षा 150 वर्ग 300 वर्ग 600 वर्ग 900 वर्ग 1500 |
गुणवत्ता परीक्षण: |
केन्द्र शासित प्रदेशों, पीटी आदि |
एमओक्यू: |
1 पीसी |
थर्ड पार्टी टेस्ट: |
टीयूवी, एसजीएस, बीवी आदि। |
उत्पाद का नाम: |
सीएनसी मशीन UNS R50400 UNS R56400 F2 टाइटेनियम निकला हुआ किनारा ब्लाइंड निकला हुआ किनारा |
सीएनसी मशीनिंग UNS R50400 UNS R56400 F2 टाइटेनियम फ्लैंज अंधा फ्लैंज अंधा
बीएल फ्लैंज को अंधा फ्लैंज के रूप में भी जाना जाता है. यह फ्लैंज का एक कनेक्शन रूप है. यह वास्तव में बीच में एक छेद के बिना एक फ्लैंज है. इसके कार्यों में से एक पाइपलाइन के अंत को अवरुद्ध करना है,और दूसरा रखरखाव के दौरान पाइपलाइन में मलबे को हटाने की सुविधा हैजहां तक अवरुद्ध प्रभाव का संबंध है, इसका प्रभाव कैप और प्लग के समान है। लेकिन प्लग को अलग करने का कोई तरीका नहीं है, जबकि बंधन फ्लैंज को बोल्टों से तय किया जाता है,जिसे अलग करना बहुत सुविधाजनक है.
उत्पाद का नामः टाइटेनियम अंधा फ्लैंज
मानकः एएनएसआई / एएसएमई बी165
सामग्रीः ग्रेड 1 ग्रेड 2 ग्रेड 5 ग्रेड 7 ग्रेड 12
आवेदनः रासायनिक उद्योग
इकाई मूल्यः $25/पीसी- $85/पीसी
सील सतहः आरएफ, एफएफ, टीजी, आरजे आदि
आकारः एनपीएस 1/2 - एनपीएस 24 ((डीएन 10 - 2000)
दबावः 150#-2500#
सतहः पॉलिश
तकनीक: फोर्जिंग और सीएनसी मशीनिंग
निरीक्षण: UT% PT%
प्रमाणपत्रः आईएसओ9001, टीयूवी आदि
टाइटेनियम बीएल फ्लैंज के सभी गुणवत्ता परीक्षणः
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
प्रवेश परीक्षण/रंग प्रवेश (पीटी)
एडी करंट परीक्षण (ईटी)
ध्वनिक उत्सर्जन (AE)

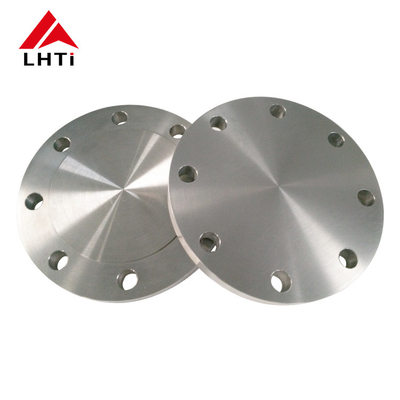

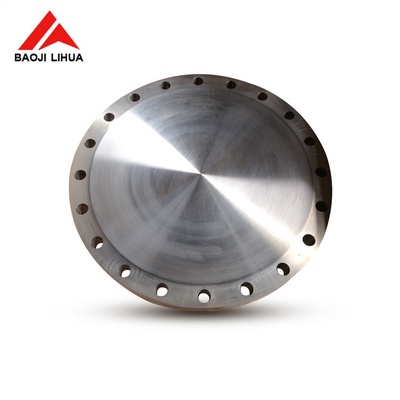

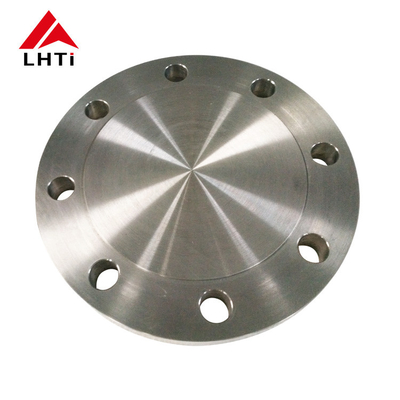

टाइटेनियम बीएल फ्लैंज की विस्तृत छविः
| टाइटेनियम ब्लाइंड फ्लैंज वर्ग 150 | ||||||
| न. पाइप का आकार | फ्लैंज डाय। | फ्लैंज मोटाई | उठाया चेहरा Dia. | छेद की संख्या | बोल्ट का व्याकरण | बोल्ट सर्कल का चित्र |
| आधा | 3-1/2 | 7/16 | 1-3/8 | 4 | आधा | 2-3/8 |
| 3/4 | 3-7/8 | आधा | 1-11/16 | 4 | आधा | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | आधा | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | आधा | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | आधा | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | ९-२ |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | १४-४ |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | २३-१/२ | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | २७-१/२ | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | २९-१/२ |
| टाइटेनियम अंधा फ्लैंज वर्ग 300 | ||||||
| न. पाइप का आकार | फ्लैंज डाय। | फ्लैंज मोटाई | उठाया चेहरा Dia. | छेद की संख्या | बॉल्ट्स की डाय | बोल्ट सर्कल का चित्र |
| आधा | 3-3/4 | 9/16 | 1-3/8 | 4 | आधा | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
