उत्पाद विवरण
उत्पत्ति के प्लेस: चीन बाओजी
ब्रांड नाम: LHTi
प्रमाणन: ISO9001:2015
मॉडल संख्या: एसओ निकला हुआ किनारा
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5
मूल्य: USD$25/pcs--USD$80/pcs
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम द्वारा लपेटा गया
प्रसव के समय: 10 कार्यदिवस
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
सामग्री: |
F2 F7 F12 |
मानक: |
एएनएसआई 16.5 |
सील सतह: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
टाइप: |
एसओ निकला हुआ किनारा |
आवेदन पत्र: |
पाइप फिटिंग |
परिक्षण: |
यूटी% पीटी% |
सतह: |
पॉलिश |
प्रोडक्ट का नाम: |
पाइप फिटिंग के लिए एएसटीएम बी381 जीआर एफ5 और एएसएमई एसबी टाइटेनियम ग्रेड 2 एफ2 स्लिप ऑन फ्लैंज |
सामग्री: |
F2 F7 F12 |
मानक: |
एएनएसआई 16.5 |
सील सतह: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
टाइप: |
एसओ निकला हुआ किनारा |
आवेदन पत्र: |
पाइप फिटिंग |
परिक्षण: |
यूटी% पीटी% |
सतह: |
पॉलिश |
प्रोडक्ट का नाम: |
पाइप फिटिंग के लिए एएसटीएम बी381 जीआर एफ5 और एएसएमई एसबी टाइटेनियम ग्रेड 2 एफ2 स्लिप ऑन फ्लैंज |

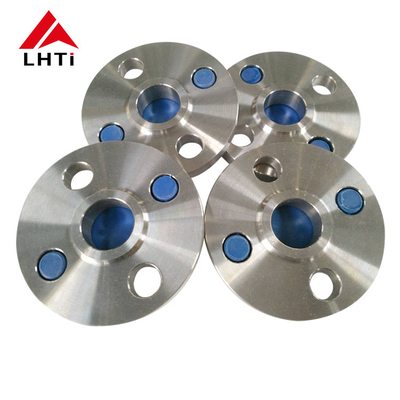

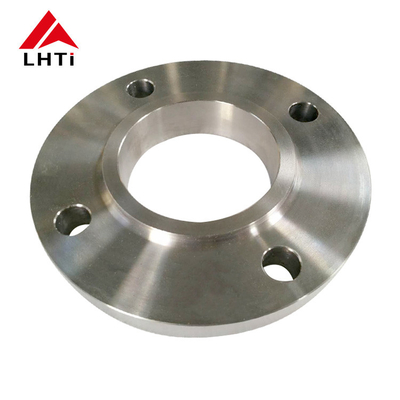

पाइप फिटिंग के लिए एएसटीएम बी381 जीआर एफ5 और एएसएमई एसबी टाइटेनियम ग्रेड 2 एफ2 स्लिप ऑन फ्लैंज
उत्पाद की जानकारी
| उत्पाद | निकला हुआ किनारा पर टाइटेनियम पर्ची |
| आवेदन पत्र | बॉयलर दबाव वाहिकाओं, रसायन, पेट्रोलियम, जहाज निर्माण, दवा, धातु विज्ञान, मशीनरी |
| मानक | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| सामग्री | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| आकार | 1/2''~80''(डीएन10~3600) |
| दबाव | एएनएसआई: कक्षा 150-2500 डीआईएन: पीएन6-पीएन250 |
| सील सतह | आरएफ, एफएफ, टीजी, आरजे इत्यादि। |
| तकनीक | फ्रॉग्ड और CNC मशीन |
विनिर्देश
| फ्लैंज क्लास 150 पर टाइटेनियम स्लिप | |||||||||
| नाम। पाइप आकार | निकला हुआ दीया। | निकला हुआ मोटा | हब दीया।बेस पर | बढ़ाया गया चेहरा दीया। | नहीं। का छेद | दीया। का बोल्ट | दीया।बोल्ट सर्कल का | सुराख दीया। | लंबाई हब के माध्यम से |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 1 1 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 | 3-1/4 |
लाभ
निकला हुआ किनारा के लिए हमारे मोल्ड बहुत पूर्ण हैं, इसलिए हम EN1092-1, ASME B16.5, DIN और BS आदि सहित सभी मानकों में फ्लैंगेस का उत्पादन कर सकते हैं।
लंबी सेवा जीवन
जंग रोधी
उच्च ताकत और तन्य शक्ति
वजन अनुपात के लिए उत्कृष्ट ताकत
उच्च तापमान प्रतिरोध
कम तापमान प्रतिरोध
अच्छी तापीय चालकता
महान लचीलापन और वेल्डेबिलिटी
विस्तृत चित्र
अनुप्रयोग
उत्पादन की प्रक्रिया
