उत्पाद विवरण
उत्पत्ति के प्लेस: चीन बाओजी
ब्रांड नाम: LHTi
प्रमाणन: ISO9001:2015
मॉडल संख्या: एसओ निकला हुआ किनारा
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5
मूल्य: USD$25/pcs--USD$80/pcs
पैकेजिंग विवरण: निर्यात के लिए प्लाईवुड बॉक्स में निहित फोम द्वारा लपेटा गया
प्रसव के समय: 10 कार्यदिवस
आपूर्ति की क्षमता: प्रति माह 5000 पीसी
सामग्री: |
F2 F7 F12 |
मानक: |
एएनएसआई 16.5 |
सील सतह: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
टाइप: |
एसओ निकला हुआ किनारा |
आवेदन पत्र: |
पाइप फिटिंग |
परिक्षण: |
यूटी% पीटी% |
सतह: |
पॉलिश |
प्रोडक्ट का नाम: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO स्लिप टाइटेनियम निकला हुआ किनारा RF Ø2" 300# पर |
सामग्री: |
F2 F7 F12 |
मानक: |
एएनएसआई 16.5 |
सील सतह: |
आरएफ, एफएफ, टीजी, आरजे आदि। |
टाइप: |
एसओ निकला हुआ किनारा |
आवेदन पत्र: |
पाइप फिटिंग |
परिक्षण: |
यूटी% पीटी% |
सतह: |
पॉलिश |
प्रोडक्ट का नाम: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO स्लिप टाइटेनियम निकला हुआ किनारा RF Ø2" 300# पर |

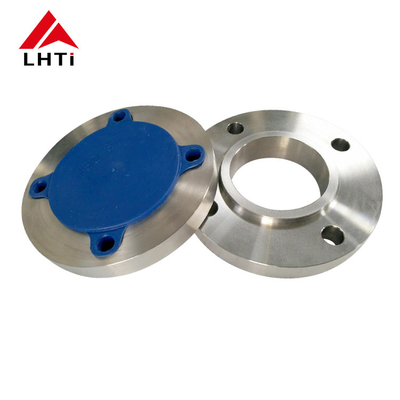

Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO स्लिप टाइटेनियम निकला हुआ किनारा RF Ø2" 300# पर
निकला हुआ किनारा पर टाइटेनियम पर्ची व्यापक रूप से पेट्रोकेमिकल, तेल और गैस, बिजली उत्पादन, थोक तरल परिवहन, रसायन, दवा, लुगदी और कागज, कपड़ा और अन्य उद्योगों में उपयोग किया जाता है।हमारे सभी टाइटेनियम फ्लैंगेस अंतरराष्ट्रीय मानकों के अनुसार निर्मित होते हैं।टाइटेनियम फ्लैंगेस को यह सुनिश्चित करने के लिए पैक किया जाता है कि वे शिपमेंट के दौरान क्षतिग्रस्त न हों।निर्यात के लिए मानक निर्यात पैकेजिंग प्लाईवुड बक्से में की जाती है।सभी टाइटेनियम फ्लैंगेस ग्रेड, लॉट नंबर, आकार, डिग्री और हमारे व्यापार चिह्न के साथ चिह्नित हैं।हम टाइटेनियम फ्लैंगेस पर अनुकूलित चिह्नों को भी स्वीकार करते हैं।
निकला हुआ किनारा पर एएनएसआई बी 16.5 टाइटेनियम पर्ची
उत्पाद का नाम: टाइटेनियम एसओ निकला हुआ किनारा
मानक: एएनएसआई / एएसएमई बी 16.5
सामग्री: Gr1 Gr2 Gr5 Gr7 Gr12
आवेदन: रासायनिक उद्योग
सीलिंग सतह: आरएफ, एफएफ, टीजी, आरजे आदि।
आकार: 1/2''~80''(DN10~3600)
दबाव: 150#-2500#
सतह: पॉलिश
तकनीक: जाली और सीएनसी मशीनी
निरीक्षण: यूटी% पीटी%
प्रमाणपत्र: आईएसओ 9 001, टीयूवी इत्यादि।
MOQ:1पीसी
| एएनएसआई बी16.5 टाइटेनियम स्लिप ऑन फ्लेंज क्लास 150 | |||||||||
| नामपाइप का आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | हब दीया।आधार पर | उठाया चेहरा दीया। | छिद्रों की संख्या | दीया।बोल्ट्स का | दीया।बोल्ट सर्किल का | बोर दीया। | हब के माध्यम से लंबाई |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3 / 8 | 4 | 1/2 | 2-3 / 8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1 / 2 | 1-11/16 | 4 | 1/2 | 2-3 / 4 | 1.09 | 5/8 |
| 1 | 4-1 / 4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1 / 8 | 1.36 | 11/16 |
| 1-1 / 4 | 4-5 / 8 | 5/8 | 2-5/16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
| 1-1 / 2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5 / 8 | 4 | 5/8 | 4-3 / 4 | 2.44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1 / 8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1 / 8 |
| 3 | 7-1 / 2 | 15/16 | 4-1 / 4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1 / 4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7/16 |
| 6 | 1 1 | 1 | 7-9/16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1 / 8 | 9-11/16 | 10-5 / 8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3 / 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3 / 4 | 12 | 7/8 | 14-1 / 4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1 / 4 | 14-3 / 8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3 / 8 | 15-3/4 | 16-1 / 4 | 12 | 1 | 18-3 / 4 | 14.14 | 2-1 / 4 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16 | 1 | 21-1 / 4 | 16.16 | 2-1 / 2 |
| 18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 16 | 1-1 / 8 | 22-3 / 4 | 18.18 | 2-11/16 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20 | 1-1 / 8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1 / 8 | 27-1 / 4 | 20 | 1-1 / 4 | 29-1/2 | 24.25 | 3-1 / 4 |
| एएनएसआई बी 16.5 टाइटेनियम स्लिप ऑन फ्लैंज क्लास 300 | |||||||||
| नामपाइप का आकार | निकला हुआ किनारा दीया। | निकला हुआ किनारा मोटा | हब दीया।आधार पर | उठाया चेहरा दीया। | छिद्रों की संख्या | दीया।बोल्ट्स का | दीया।बोल्ट सर्किल का | बोर दीया। | हब के माध्यम से लंबाई |
| 1/2 | 3-3 / 4 | 9/16 | 1-1 / 2 | 1-3 / 8 | 4 | 1/2 | 2-5 / 8 | 0.88 | 7/8 |
| 3/4 | 4-5 / 8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1 / 4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1 / 8 | 2 | 4 | 5/8 | 3-1 / 2 | 1.36 | 1-1/16 |
| 1-1 / 4 | 5-1 / 4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1 / 2 | 6-1 / 8 | 13/16 | 2-3 / 4 | 2-7/8 | 4 | 3/4 | 4-1 / 2 | 1.95 | 1-3/16 |
| 2 | 6-1 / 2 | 7/8 | 3-5/16 | 3-5 / 8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15/16 | 4-1 / 8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1 / 2 |
| 3 | 8-1 / 4 | 1-1 / 8 | 4-5 / 8 | 5 | 8 | 3/4 | 6-5 / 8 | 3.57 | 1-11/16 |

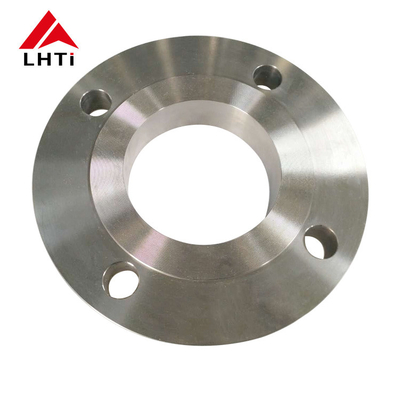

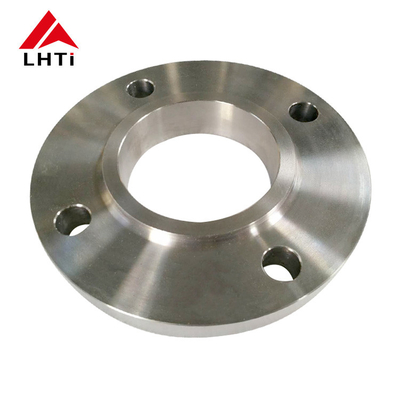

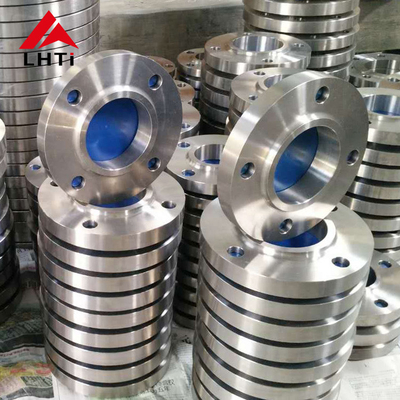

निकला हुआ किनारा पर एएनएसआई बी 16.5 टाइटेनियम पर्ची की विस्तृत छवियां
टाइटेनियम निकला हुआ किनारा का पैकेज
