| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | LH-WN |
| न्यूनतम आदेश मात्रा: | 3 pieces |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन आदि। |
| आपूर्ति करने की क्षमता: | 50000 pcs per month |

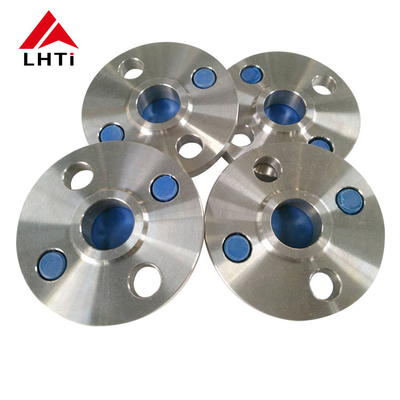

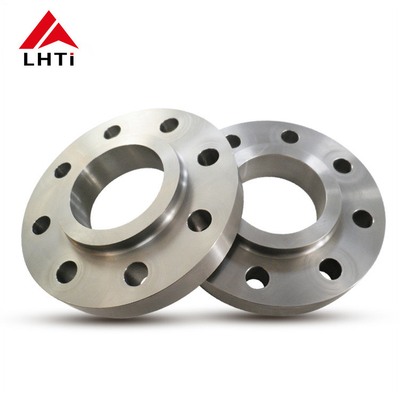

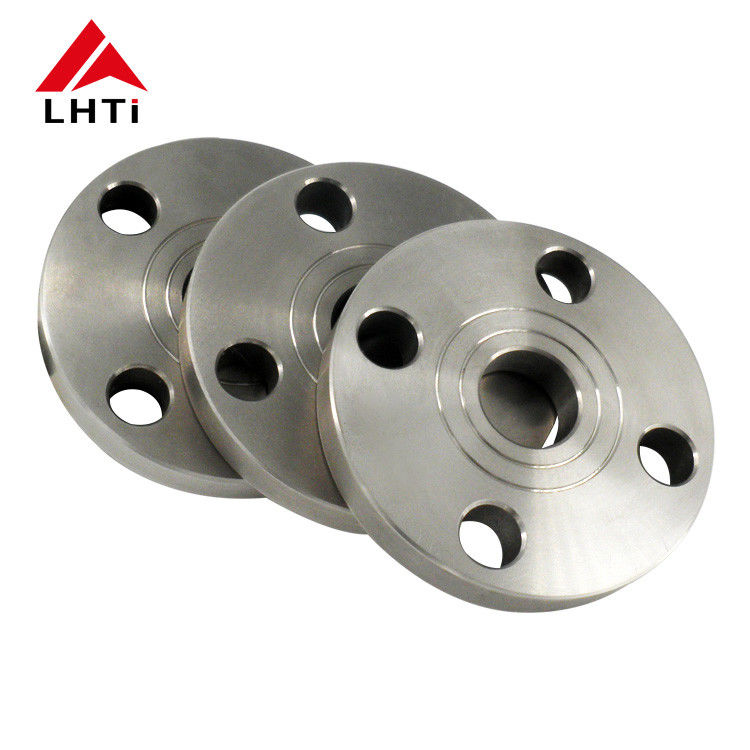

ASME B16.5 Gr2 टाइटेनियम वेल्ड नेक फ्लैंज RF
यह टाइटेनियम वेल्ड नेक फ्लैंज ASME B16.5 के अनुसार जाली और सीएनसी मशीनिंग किया गया है, जिसमें आयामी सहनशीलता ASTM B381 के अनुसार है। यह ग्रेड 2, ग्रेड 5, ग्रेड 7 और ग्रेड 12 में पॉलिश RF सीलिंग फेस के साथ, NPS 1/2 से NPS 24 तक के आकार और क्लास 150 से क्लास 2500 तक के प्रेशर रेटिंग में आपूर्ति की जाती है, जो तेल और गैस, रासायनिक और समुद्री सेवा को कवर करती है।
तकनीकी विशिष्टताएँ
| उत्पाद प्रकार | वेल्ड नेक (WN) फ्लैंज |
| मानक | ASME B16.5, ASTM B381 |
| ग्रेड | Gr2, Gr5, Gr7, Gr12 |
| आकार | NPS 1/2 - NPS 24 (DN 10 - DN 2000) |
| प्रेशर रेटिंग | क्लास 150 - क्लास 2500 (PN6 - PN64) |
| सीलिंग सतह | RF (उठा हुआ फेस) |
| सतह | पॉलिश |
| तकनीक | जाली और सीएनसी मशीनिंग |
| निरीक्षण | अल्ट्रासोनिक परीक्षण और सामग्री परीक्षण रिपोर्ट EN10204.3.1 |
| प्रमाणन | ISO9001, TUV |
ग्रेड के अनुसार यांत्रिक गुण:
| ग्रेड | Rp 0.2 (MPa) | Rm (MPa) | लंबाई (%) |
| ग्रेड 2 | 275-450 | 345-480 | 20 |
| ग्रेड 5 | 800-1100 | 890-1400 | 10 |
| ग्रेड 7 | 275-450 | 345 | 20 |
| ग्रेड 12 | 414-460 | 499-600 | 25 |
अनुप्रयोग और टाइटेनियम के लाभ
वेल्ड नेक फ्लैंज का उपयोग वहां किया जाता है जहां उच्च दबाव या उच्च तापमान वाली लाइनों पर एक मजबूत, रिसाव-मुक्त कनेक्शन की आवश्यकता होती है। टाइटेनियम समुद्री जल और आक्रामक रसायनों का प्रतिरोध करता है, इसलिए ये फ्लैंज तेल और गैस पाइपलाइन, रासायनिक प्रक्रिया उपकरण, विलवणीकरण संयंत्र और समुद्री पाइपिंग के लिए उपयुक्त हैं। कार्बन स्टील की तुलना में, टाइटेनियम कम वजन पर बहुत लंबा सेवा जीवन प्रदान करता है, और जाली संरचना गर्दन पर समान यांत्रिक गुण प्रदान करती है जहां फ्लैंज पाइप से मिलता है।
गुणवत्ता, अनुकूलन और पूछताछ
प्रत्येक फ्लैंज ISO9001 और TUV गुणवत्ता नियंत्रण के तहत जाली और सीएनसी मशीनिंग किया जाता है, और EN10204.3.1 के अनुसार एक सामग्री परीक्षण रिपोर्ट के साथ अल्ट्रासोनिक परीक्षण उपलब्ध है। आकार, दबाव वर्ग, सीलिंग सतह और ग्रेड को अनुकूलित किया जा सकता है, मासिक क्षमता 50000 पीसी तक पहुंचती है और ऑर्डर आमतौर पर 3-15 कार्य दिवसों के भीतर वितरित किए जाते हैं। कृपया अपना आकार, दबाव रेटिंग, फेसिंग और ग्रेड भेजें ताकि हम एक सटीक कोटेशन तैयार कर सकें।
