उत्पाद विवरण
उत्पत्ति के प्लेस: बाओजी शानक्सी चीन
ब्रांड नाम: LHTI
प्रमाणन: ISO9001
मॉडल संख्या: एलएच-32
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 3 टुकड़े
मूल्य: US dollar $15/pc-US dollar $175pc
पैकेजिंग विवरण: मानक निर्यात प्लाईवुड केस
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन आदि
आपूर्ति की क्षमता: प्रति सप्ताह 50000 टुकड़े
सामग्री: |
टाइटेनियम |
प्रकार: |
बीएल |
मानक: |
एएनएसआई बी16.5 |
ग्रेड: |
Gr2 Gr7 Gr12 F2 F7 F12 |
आवेदन: |
तेल रसायन औद्योगिक आदि। |
गुणवत्ता निरीक्षण: |
यूटी, रासायनिक परीक्षण, शारीरिक प्रदर्शन परीक्षण |
तकनीक: |
फोर्ज्ड, CNC मशीन |
कीवर्ड: |
बीएल टाइटेनियम निकला हुआ किनारा |
सामग्री: |
टाइटेनियम |
प्रकार: |
बीएल |
मानक: |
एएनएसआई बी16.5 |
ग्रेड: |
Gr2 Gr7 Gr12 F2 F7 F12 |
आवेदन: |
तेल रसायन औद्योगिक आदि। |
गुणवत्ता निरीक्षण: |
यूटी, रासायनिक परीक्षण, शारीरिक प्रदर्शन परीक्षण |
तकनीक: |
फोर्ज्ड, CNC मशीन |
कीवर्ड: |
बीएल टाइटेनियम निकला हुआ किनारा |

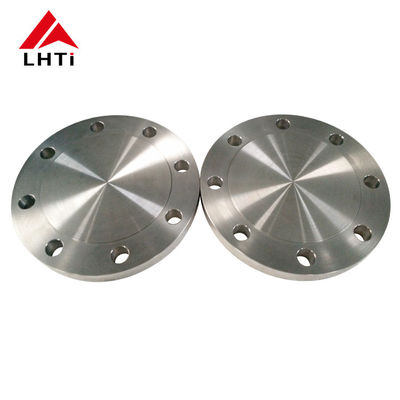

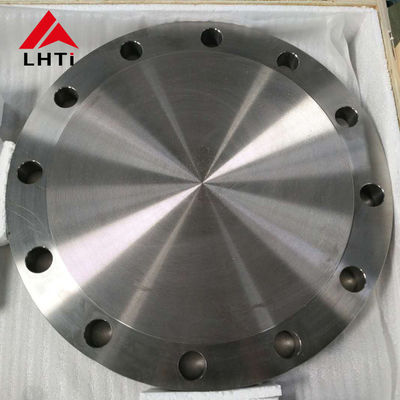

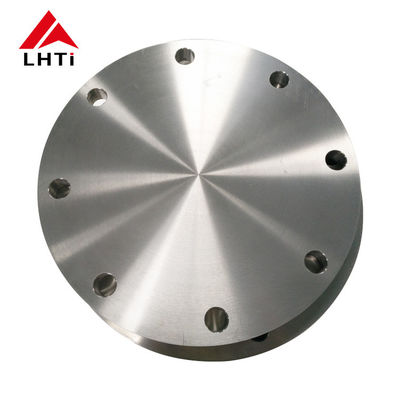

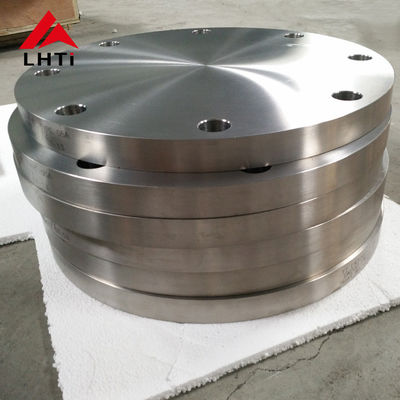

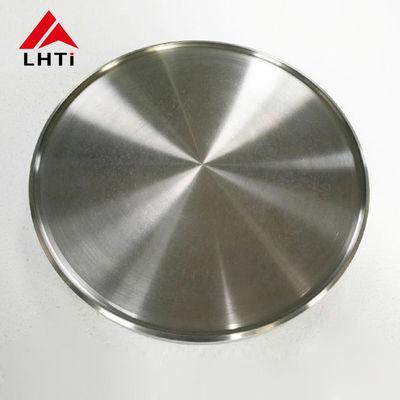

उच्च गुणवत्ता GR2 GR7 टाइटेनियम अंधा फ्लैंज BL टाइटेनियम फ्लैंज
| विनिर्देश | टाइटेनियम के फ्लैंग्स |
|---|---|
| टाइटेनियम फ्लैंग्स मानक | ANSI/ASME B16.5, B16.47 श्रृंखला A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ANSI फ्लैंग्स, ASME फ्लैंग्स, BS फ्लैंग्स, DIN फ्लैंग्स, EN फ्लैंग्स, GOST फ्लैंग्स। |
| ASME B16.5 टाइटेनियम फ्लैंज आकार सीमा | 1/2" (15 NB) से 48" (1200 NB) DN10~DN5000 |
| टाइटेनियम फ्लैंज मानक डीआईएन | 6Bar 10Bar 16Bar 25Bar 40Bar / PN6 PN10 PN16 PN25 PN40, PN64 |
| टाइटेनियम फ्लैंज मानक एएनएसआई | वर्ग 150 पाउंड, 300 पाउंड, 600 पाउंड, 900 पाउंड, 1500 पाउंड, 2500 पाउंड |
| टाइटेनियम फ्लैंज मानक UNI | 6Bar 10Bar 16Bar 25Bar 40Bar |
| टाइटेनियम फ्लैंज मानक EN | 6Bar 10Bar 16Bar 25Bar 40Bar |
| टाइटेनियम फ्लैंज मानक JIS | 5K, 10K, 16K 20K, 30K, 40K, 63K |
| मुख्य प्रकार | फोल्ड / थ्रेडेड / स्क्रूड / प्लेट |
| फ्लैंज समर्थन सामग्री | गास्केट, रिंग ज्वाइंट, फ्लैंज बोल्ट |
| कनेक्ट प्रकार/फ्लैंज फेस प्रकार | ऊंचा चेहरा (आरएफ), अंगूठी प्रकार का जोड़ (आरटीजे), सपाट चेहरा (एफएफ), बड़ा पुरुष-महिला (एलएमएफ), लैप-जॉइंट चेहरा (एलजेएफ), छोटा पुरुष-महिला (एसएमएफ), छोटी जीभ, बड़ी जीभ और ग्रूव, गूंज |
| टाइटेनियम पाइप फ्लैंग्स परीक्षण प्रमाणपत्र | EN 10204/3.1B कच्चे माल का प्रमाण पत्र 100% रेडियोग्राफी परीक्षण रिपोर्ट तृतीय पक्ष निरीक्षण रिपोर्ट आदि |
| उत्पादन तकनीक |
|
| विशेष निर्माता |
|
| परीक्षण | हाइड्रोस्टैटिक टेस्टिंग मशीन, डायरेक्ट रीडिंग स्पेक्ट्रोग्राफ, यूआई ट्रासोनिक दोष डिटेक्टर, एक्स-रे डिटेक्टर, चुंबकीय कण डिटेक्टर |
| उपकरण | झुकने की मशीन, प्रेस मशीन, इलेक्ट्रिक ब्वेलिंग मशीन, पुशिंग मशीन, सैंडब्लास्टिंग मशीन आदि |
| उत्पत्ति | पश्चिम यूरोप/भारत/अमेरिका/जापान/कोरिया |
| टाइटेनियम फ्लैंग्स के लिए प्रमुख बाजार और उद्योग |
|
| निर्यात | इंडोनेशिया, आयरलैंड, यूक्रेन, सिंगापुर, सऊदी अरब, कनाडा, पेरू, दुबई, ब्राजील, ईरान, कोरिया, अमेरिका, भारत, मिस्र, थाईलैंड, स्पेन, ओमान आदि |
| टाइटेनियम फ्लैंग्स अनुप्रयोग |
|
| EN 10204 3.1 और EN 10204 3 के अनुसार सामग्री परीक्षण प्रमाणपत्र (MTC)2NACE MR0103, NACE MR0175 को प्रमाणित करने वाले परीक्षण प्रमाणपत्र | |
विशेष डिजाइनः
आपके चित्र के अनुसार
एएस, एएनएसआई, बीएस, डीआईएन और जेआईएस
15 NB (1/2") से 200 NB (8")
समान और कम करने वाली संरचनाएं
टाइटेनियमथ्रेडेड फ्लैंज, सॉकेट वेल्ड फ्लैंज, स्लिप-ऑन फ्लैंज, ब्लाइंड फ्लैंज, वेल्ड नेक फ्लैंज
टाइटेनियम फ्लैंग्स मानकः
ANSI DIN, GOST, JIS, UNI, BS, AS2129, AWWA, EN, SABS, NFE आदि
बीएस फ्लैंज, एन फ्लैंज, एपीआई 6ए फ्लैंज, एएनएसआई फ्लैंज, एएसएमई फ्लैंज, डीआईएन फ्लैंज, एन 1092-1 फ्लैंज, यूएनआई फ्लैंज, जेआईएस/केएस फ्लैंज, बीएस 4504 फ्लैंज, जीबी फ्लैंज, एडब्ल्यूडब्ल्यूए सी 207 फ्लैंज, जीओएसटी फ्लैंज, पीएसआई फ्लैंज
विस्तृत चित्र:
| वर्ग 150 टाइटेनियम अंधा फ्लैंज | ||||||
|---|---|---|---|---|---|---|
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
दिन का बोल्ट सर्कल |
| आधा | 3-1/2 | 7/16 | 1-3/8 | 4 | आधा | 2-3/8 |
| 3/4 | 3-7/8 | आधा | 1-11/16 | 4 | आधा | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | आधा | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | आधा | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | आधा | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | ९-२ |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | १४-४ |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | २३-१/२ | 1-7/16 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | २७-१/२ | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | २९-१/२ |
ASME B16.5 विनिर्देश के अनुसार टाइटेनियम फ्लैंज के सभी प्रकार-- सामग्री मुख्य रूप से सीपी टाइटेनियम है
टाइटेनियम स्लिप-ऑन फ्लैंज
टाइटेनियम अंधा फ्लैंज
टाइटेनियम वेल्ड नेक फ्लैंज
टाइटेनियम लैप संयुक्त फ्लैंज
अन्य संबंधित उत्पाद
--- GR2 टाइटेनियम हेक्स बोल्ट DIN933 और टाइटेनियम हेक्स नट DIN934
--- शुद्ध टाइटेनियम पाइप फिटिंग, टाइटेनियम कोहनी, केंद्रित घटक आदि
--- रसायन उद्योग के लिए टाइटानियम सीमलेस / वेल्डिंग ट्यूब
कच्चे माल--- निरीक्षण सामग्री--- काटने-- ताप--- फोर्जिंग-- ताप उपचार-- मशीनिंग
ड्रिलिंग---मार्किंग---वॉशिंग---अंतिम परीक्षण---पैकेजिंग---डिलीवरी
पैकेज और वितरण
सभी पैकेज मानक निर्यात प्लाईवुड केस का उपयोग करते हैं।
हमारे बारे में
एक टाइटेनियम निर्माता के रूप में 15 से अधिक वर्षों के उत्पादन और निर्यात अनुभव के साथ,हमारे पास विभिन्न आकारों के टाइटेनियम फ्लैंज का उत्पादन करने और सिंगापुर जैसे 60 से अधिक देशों में निर्यात करने के लिए अपना खुद का विनिर्माण संयंत्र है।, फ्रांस, यूके, जापान, जर्मनी, ऑस्ट्रेलिया, संयुक्त राज्य अमेरिका, ओमान, मिस्र, यूके, इटली, चीन, यूएई, मलेशिया, कनाडा, तुर्की, स्वीडन, इजरायल, रूस, पोलैंड कतर, दुबई, सऊदी अरब और दक्षिण कोरिया।विभिन्न देशों के ग्राहकों द्वारा हमारी गुणवत्ता को व्यापक रूप से मान्यता दी गई है.
