| ब्रांड नाम: | LIHUA |
| मॉडल संख्या: | एलएच-एसओ |
| न्यूनतम आदेश मात्रा: | 5 टुकड़े |
| कीमत: | US dollar $25/pc--US dollar $85/pc |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 5000 पीसी प्रति माह |

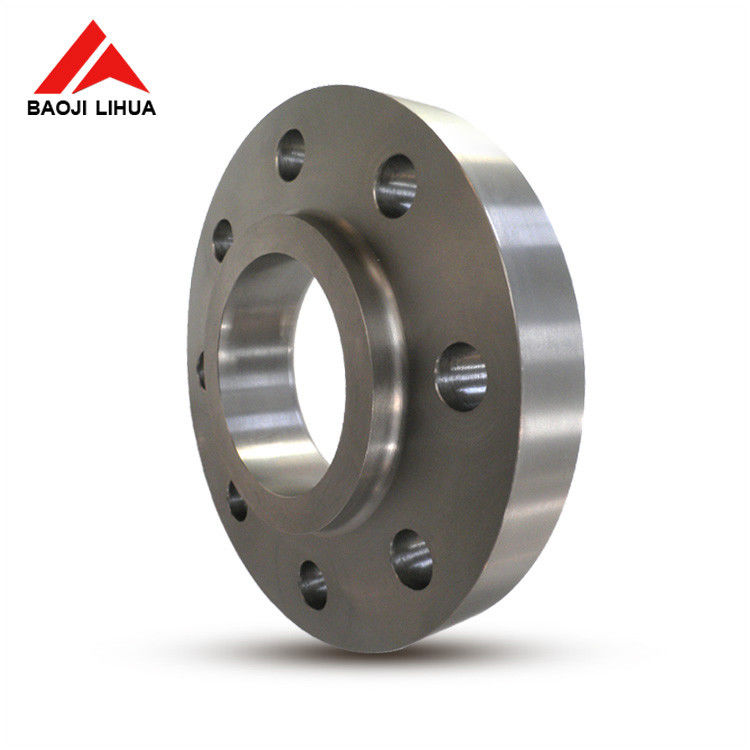

ANSI / ASME B16.5 SO RF gr2 gr12 टाइटेनियम फ्लैंज पर उठाया चेहरे फिसलन
1टाइटेनियम स्लिप ऑन फ्लैंज के उत्पाद की जानकारी
सामग्रीःग्रेड 1, ग्रेड 2, ग्रेड 5, ग्रेड 7, ग्रेड 9, ग्रेड 12
मानक:एएनएसआई बी165, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
आकारः1/2'~80' ((DN10~3600)
दबाव वर्ग: ANSI: वर्ग 150-2500 DIN:PN6-PN250
सीलिंग सतहःआरएफ, एफएफ, टीजी, आरजे आदि।
तकनीकःफोल्ड और सीएनसी मशीनिंग
विनिर्देशः
वर्ग 150 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| वर्ग 150 टाइटेनियम स्लिप ऑन फ्लैंज | |||||||||
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
हब डाय, बेस पर। | उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
बोल्ट सर्कल का चित्र | उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | आधा | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | आधा | 1-1/2 | 1-11/16 | 4 | आधा | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | आधा | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | आधा | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | आधा | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | ३-९-१६ | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | ९-२ | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | ९-११-१६ | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | १४-४ | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | २३-१/२ | 1-7/16 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | १९-७-८ | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | २७-१/२ | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | २९-१/२ | 24.25 | 3-1/4 |
वर्ग 300 टाइटेनियम स्लिप ऑन फ्लैंज के लिए विनिर्देश
| वर्ग 300 टाइटेनियम स्लिप ऑन फ्लैंज | |||||||||
| नोम. पाइप आकार |
फ्लैंज दीया। |
फ्लैंज मोटी |
हब डाय, बेस पर। | उठाया गया चेहरा दीया. |
नहीं. का छेद |
दीया। का बोल्ट |
बोल्ट सर्कल का चित्र | उबाऊ दीया। |
लम्बाई हब के माध्यम से |
| आधा | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | आधा | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2हमारी कंपनी
3टाइटेनियम फ्लैंग्स पर स्लिप की विस्तृत छवियां
(1) कच्चा माल
(2) उपकरण
4. सभी परीक्षण टाइटेनियम फ्लैंग पर फिसल
दृश्य परीक्षण (वीटी)
अल्ट्रासोनिक परीक्षण (यूटी)
रेडियोग्राफिक परीक्षण (आरटी)
चुंबकीय कण परीक्षण (एमटी)
प्रवेश परीक्षण/रंग प्रवेश (पीटी)
एडी करंट परीक्षण (ईटी)
ध्वनिक उत्सर्जन (AE)
5टाइटेनियम स्लिप ऑन फ्लैंज का प्रयोग
6. टाइटेनियम स्लिप ऑन फ्लैंज की तन्यता आवश्यकताएं
| ग्रेड | तन्यता शक्ति (min) | उपज शक्ति (min) | लम्बाई ((%) | ||
| क्सि | मपा | क्सि | मपा | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |
